“傳感器檢測技術實訓裝置”適應不同類別、不同層次專業教學實驗、培訓、考核的需求，是一套多功能、全方位、綜合性、動手型的實驗裝置，可以與普教中的“物理”，職教、高教中的“傳感器技術”、“工業自動化控制”、“非電測量技術與應用”、“工程檢測技術與應用”等課程的教學實驗配套。
二、特 點
1.包括金屬箔應變傳感器、差動變壓器、差動電容、霍爾位移、霍爾轉速、磁電轉速、擴散硅壓力傳感器、壓電傳感器、電渦流傳感器、光纖位移傳感器、光電轉速傳感器、集成溫度傳感器（AD590，LM35）、K型、E型熱電偶、PT100鉑電阻、濕敏傳感器、氣敏傳感器共32種傳感器，四十多個實驗
2.作為教學實驗儀器，許多傳感器基本上都做成透明結構，以便學生有直觀的認識，配有專用測量連接線（接觸電阻?。?br style="padding: 0px; margin: 0px;">三、技術參數：
1、輸入電源：AC220V±5%  50±1Hz
2、額定電流：≤5A
3、相對溫度：-5℃～40℃
4、相對濕度：＜85%（25℃）
5、外表尺寸：1500×750×1550mm
四、配置及技術性能

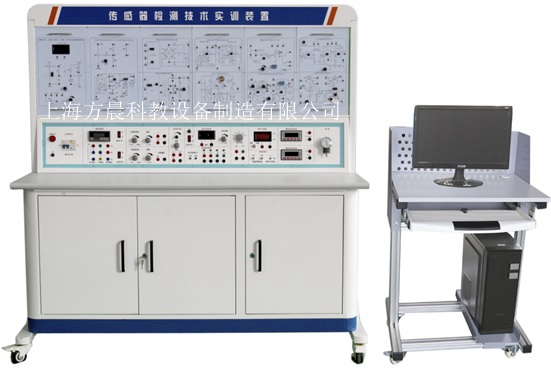

實驗裝置主要由實驗桌、實驗臺、實驗掛箱、光敏器件、光電傳感器、光源、溫度源、轉動源、數據采集通信等部分組成。實驗臺上配有電壓表、電流表、頻率/轉速表、計時器、PID智能調節儀及常用的穩壓電源、恒流源、信號源等。（一）主控臺
1、實訓臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式智能直流電壓表：測量范圍0-1000V，四位顯示，量程有2V、20V、200V、1000V，輸入阻抗大，精度5‰±2?？梢宰詣雍褪謩忧袚Q量程，手動狀態下支持超量程報警輸出，支持RS485通訊，能夠存儲及查詢數據。數字式智能直流電流表：測量范圍0-2A，四位顯示，量程有2mA、20mA、200mA、2A，輸入阻抗大，精度5‰±2?？梢宰詣雍褪謩忧袚Q量程，手動狀態下支持超量程報警輸出，支持RS485通訊，能夠存儲及查詢數據。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、計時器：0~9999s，精確到0.1s。
8、溫度表：0-150℃度，精度1%。高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
11、熱源：8V-16V交流電源加熱，溫度控制范圍0~150℃。
12、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
13、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
14、數據采集軟件
數據采集卡采用USB接口、12位A/D轉換、采樣速度10萬次/秒，采樣速度可以選擇。采樣方式分單步采樣、定時采樣、連續采樣，具有虛擬儀表功能。提供的處理軟件有良好的計算機顯示界面，可以進行實驗項目選擇與編輯，數據采集，特性曲線的分析、比較、文件存取、打印等功能，更注重根據不同信號設定采集的速率、定時單步采樣周期。軟件還具備虛擬示波器功能。
  15、實驗室安全管理平臺軟件
1）該系統集成無線遠程實驗臺電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
2）通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
3）密碼上電管理功能，只有密碼輸入正確才能給實驗臺上電
4）在聯網狀態，教師通過手機APP，可遠程實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
5）可遠程設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
（二）實訓掛箱

（三）傳感器技術參數
1.電阻式傳感器      量程：± 2mm       ± 1.5%
2.霍爾式傳感器      量程：≥ 2mm       0.1%
3.電容式傳感器      量程：± 5mm       ± 1.3%
4.電感式傳感器      量程：± 5mm       ± 3%
5.光電式傳感器      量程：0-2400轉/分        ≤ 1.5%
6.光纖式傳感器      量程：≥1.5mm     ± 1.5%
7.渦流式傳感器      量程：≥ 1mm       ± 3%
8.壓電式加速度傳器 量程：        1-30Hz     ± 2%/s
9.溫度式傳感器AD590 量程：0-100℃        ± 2%
10.LM35溫度傳感器      量程：室溫-80℃   ± 3%
11.磁電式傳感器             量程：0 .5V/m
12.壓力傳感器        量程：0-50kpa        ± 2%
13.熱釋電紅外傳感器   量程：1-5M
14.超聲波傳感器   量程：20-60cm       1cm
15.光柵位移傳感器        量程：0-25MM
16.MQ3氣敏傳感器       量程：50-200ppm
17.濕敏傳感器        量程：10-95%RH    ± 5%
18.霍爾式測速傳感器   量程：0-2400轉/分        ± 1.5%
19.渦流測速傳感器        量程：0-2400轉/分        ≤ 1.5%
20.磁電測轉速傳感器   量程：0-2400轉/分        ≤ 1.5%
21.轉速傳感器量程：   0-2400轉/分   ≤ 1.5%
22.K 型熱電偶傳感器   量程：0-100℃        ± 3%
23.E型熱電偶傳感器     量程：0-100℃        ± 3%
24.Pt100鉑電阻傳感器 量程：0-100℃        ± 3%
25.Cu50銅電阻傳感器  量程：0-100℃        ± 3%
26.光敏二極管        隨光照度變化
27.光明三極管        隨光照度變化         ± 3%
28.光敏電阻   電阻隨光照度變化         ± 3%
29.正溫熱敏電阻傳感器        室溫-80℃        ± 3%
30.負溫熱敏電阻傳感器        室溫-80℃        ± 3%
31.PN結溫度傳感器      室溫-80℃        ± 3%
32.硅光電池傳感器
（三）實訓桌
實訓桌為鈑金結構，桌面為防火、防水、耐磨高密度板；實訓桌下部設有三開門柜用于存放實訓模塊；右邊配有鋁型材電腦桌，可獨立移動。
四、實驗項目

?
