2024-03-13 08:49:09
[規格型號]:
FCDK-3型
[產品名稱]:
工廠電氣控制實驗裝置
[價 格]:
電議
[產品參數]:
[在線客服]:
QQ在線
QQ在線
產品介紹:

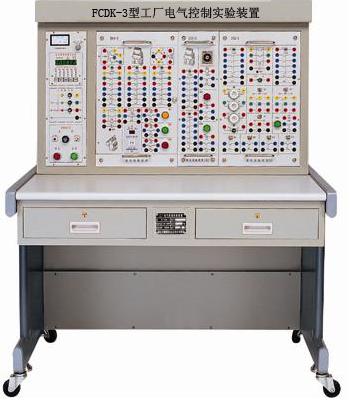

FCDK-3型工廠電氣控制實驗裝置
一、概述
本裝置綜合了目前大中專院?!半娏ν蟿印?、“工廠電氣控制技術”、“繼電接觸控制”等課程實驗大綱的要求,特別適用于各院?,F階段實驗設備的更新改造,為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室,迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力,可完成工科專業多課程如“電力拖動”、“電氣控制技術”等實驗。
二、特點
1、綜合性強:本實驗裝置綜合了目前國內各類院校工廠電氣控制課程的全部實驗項目,
用戶可根據需要選購實驗部件,實驗的深度可根據需要作靈活調整,普及與提高可根據教學的進度有機地結合。
2、科學性強:裝置占地面積少,節約實驗用房,減少基建投資;實驗室整齊美觀,改善實驗環境;實驗內容豐富,設計合理,除了加深理論知識外,還可結合實際情況開設出設計性、綜合性實驗。
3、安全性強:設有電壓型漏電保護器和電流型漏電保護器,確保操作者的安全;各電源輸出均有監示及短路保護等功能,各測量儀表均有的保護功能,使用安全可靠。電機裝在實驗臺內,用透明有機玻璃做隔離面板,電機運轉情況一目了然,又提高安全性。
三、技術性能
1、輸入電源:三相四線(或三相五線) ~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3、外形尺寸:135×72×155cm3
4、裝置容量:<1.0KVA
四、基本實驗項目:
1.三相異步電動機點動和自鎖控制線路
2.三相異步電動機的正反轉控制線路
3.三相異步電動機Y-△降壓起動控制線路
4.三相異步電動機能耗制動控制
5.兩臺三相異步電動機起動順序控制
6.工作臺自動往返循環控制線路
7.兩地控制線路
8.C620車床電氣控制線路
9.電動葫蘆電氣控制電路實驗
10.X62W銑床模擬控制線路的調試分析
11.M7130平面磨床的電氣控制線路
五、裝置的配備
本裝置主要由電源儀器控制屏、掛箱、實驗桌、電機及專用導線組成。
(一)電源儀器控制屏
控制屏為雙層亞光密紋噴塑結構,鋁質面板,為實驗提供三相交流電源、測量儀表及安全保護裝置。
1、三相電源輸入指示燈,指示外部電源與實驗通斷情況。
2、三相線電壓指示交流電壓表,450V,3只。
3、三相四線電源輸出,具有過載、短路、漏電保護。
4、5A交流電流表1只。
5、四路電流測量插座。
(二)實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,造型美觀大方。
?
