一、概述
設備入口均設有漏電保護器。
整個實驗系統控制電源（包括繼電器輔助電壓）均采用安全電壓以內的直流24V電源。實驗信號要求按照電力系統二次標準輸出，且嚴格控制輸出功率，杜絕觸電隱患。

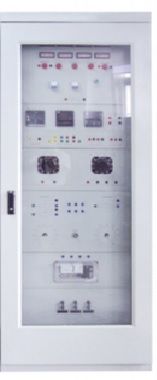

實驗系統由屏柜、多功能微機保護裝置（發電機保護）、模擬信號系統、模擬斷路器、控制電源等構成。
二、配置說明
1、多功能微機保護裝置（發電機保護）
尺寸：1240mm×500mm×2000mm
正常工作溫度：0～40?。
貯存及運輸：  -25～70?。
額定電氣參數
直流電源：交流電壓輸入：220V，允許偏差：+7%，-10%
                     直流輸出：5V/3A;+12V/0.5A;-12V/0.5A;24V/0.5A
頻率：50Hz
過載能力：電流回路：2倍額定電流，連續工作
                                               10倍額定電流，允許10S
                                               40倍額定電流，允許1S
                      電壓回路：1.5倍額定電壓，連續工作
功耗：交流電流：<1VA/相（In=3A）
                                     <0.5VA/相（In=0.5A）
            交流電壓：<0.5VA/相
            直流：正常時<35W
                             跳閘時<50W
采用7寸多彩觸摸屏，顯示直觀生動，采用觸控彈窗的方式，配備電阻觸摸筆，信息輸入方便，裝置配置具有隔離的RS485通訊總線接口和LAN接口，向用戶提供開放的通訊協議，與計算機聯網通信，可將以上測量參數上傳計算機顯示，及下載裝置的各種參數。
提供配套微機保護圖形化編程軟件。
微機保護圖形化編程軟件用于微機保護裝置的在線設置及監控，包括通訊監視、讀取定值、下載定值、讀取報告、讀取SOE報告、讀取錄波數據等功能。圖形化保護裝置操作方式與對應的多功能微機保護裝置操作方式一致。通過以太網口與多功能微機保護裝置硬件連接，對微機保護裝置實現同步監測及同步設置。能夠實現在程序運行的過程中監測、跟蹤和記錄信號數據，用信號記錄可獲得程序執行期間的數據，將采集到的信號上傳到主機用于顯示、分析。 可通過以太網接口將上位機設置數據（如定值、壓板、系統參數）下載至實際保護裝置。
發電機差動保護測控裝置功能：
三相差動保護，與現場保護一致。
差動速度保護、比例制動差動保護、CT斷線檢測、差流越限、超溫告警/跳閘、過溫告警。
a)差動速斷保護、最小Id、Ir整定范圍：0.00～99.99A，級差0.01A，誤差不超過±5%；差流越限整定范圍： 0.00～19.99A，級差0.01A，誤差不超過±5%；
b)時間元件整定范圍：差流越限時限：0.00～9.99S；級差0.01S，誤差不超過±1%；
c)比例系數整定范圍：0.00 ～0.99；
發電機后備保護功能：
復合電壓啟動元件、三段復合電壓（方向）過流保護（三時限）、（零壓閉鎖）零序（方向）過流保護、零序過壓保護、低電壓保護、過電壓、負序過壓、過負荷、TV斷線檢測、超溫告警/跳閘、過溫告警。
技術指標
發電機后備電流保護
a)電流Ⅰ、Ⅱ、Ⅲ段、零序過流、負序過流整定范圍：0.00～99.99A，級差0.01A，誤差不超過±5%；低電壓閉鎖、負序電壓閉鎖整定范圍：0.0～199.9V，級差0.1V，誤差不超過±5%；
b)時間元件整定范圍：電流Ⅰ、Ⅱ段、零序過流、負序過流：0.00～9.99S，電流Ⅲ段：0.00～29.99S；級差0.01S，誤差不超過±1%；
發電機后備電壓保護
a) 低電壓保護整定范圍：0.0～89.9V，級差0.1V，誤差不超過±5%；過電壓保護整定范圍：90.0～199.9V，級差0.1V，誤差不超過±5%；零序過壓保護整定范圍：100.0～199.9V，級差0.1V，誤差不超過±5%；
b)時間元件整定范圍：低電壓、過電壓、零序過壓：0.00～99.99S，級差0.01S，誤差不超過±1%；
其他保護
a)過負荷保護整定范圍：0.00～99.99A，級差0.01A，誤差不超過±5%；
b)低周解列保護整定范圍：45.00～49.99Hz，級差0.01Hz，誤差不超過±1%；
c)閉鎖電流整定范圍：0.00～4.99A，級差0.01A，誤差不超過±5%；
d)閉鎖滑差整定范圍：0.00～9.99Hz，級差0.01Hz，誤差不超過±1%；
e)時間元件整定范圍：過負荷：0.00～9.99S，級差0.01S，誤差不超過±1%；低周解列：0.00～19.99S，級差0.01S，誤差不超過±1%；
2、信號模擬系統
采用電阻、電抗器等元件物理模擬，產生運行信號或故障信號。滿足發電機保護實驗相關要求。
一次接線圖：模擬一次線路構成
模擬斷路器：用三相交流接觸器模擬實現。
互感器外接接口：配置電流互感器兩組，電壓互感器一組，用于保護裝置等的接入。
短路故障模擬單元：能夠滿足各種類型短路（單相接地、兩相短路、兩相短路接地、三相短路）故障操作。包括接觸器和短路電抗/電阻。
3、二次控制部分
直流電源：DC24V/5A。
模擬斷路器：包括合閘、跳閘按鍵（帶指示燈）；保護控制節點；斷路器位置信號節點。
指示燈：DC24V LED指示燈
包含輔助按鍵、工作電源開關等。
三、實驗項目
（1）發電機差動保護實驗
1.發電機差動速斷保護實驗
2.發電機比率制動差動保護實驗
3.發電機模擬超溫保護實驗
4.發電機模擬過溫保護實驗
（2）發電機后備保護實驗
1.發電機過電流保護實驗
2.發電機低電壓閉鎖過電流保護實驗
3.發電機復合電壓閉鎖過電流保護實驗
4.發電機過電壓保護實驗
5.發電機零序過壓保護實驗
6.發電機負序過壓保護實驗
7.發電機低電壓保護實驗
8.發電機過負荷保護實驗
9.發電機低周解列實驗
10.發電機模擬超溫保護實驗
11.發電機模擬過溫告警實驗
