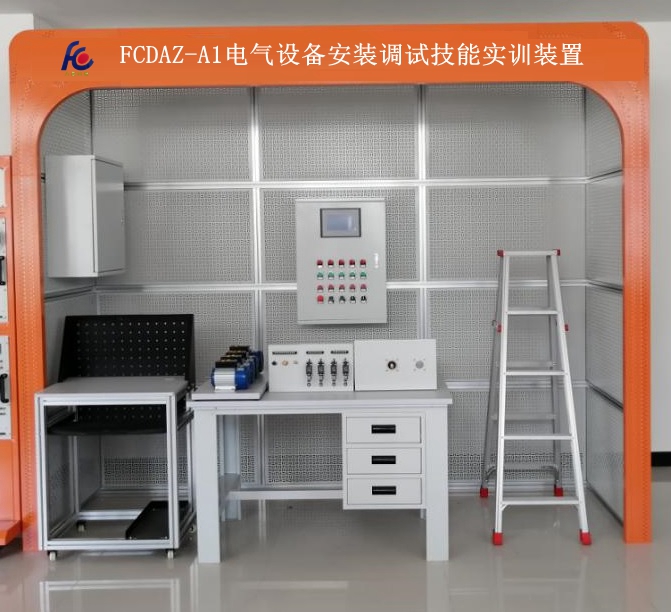

FCDAZ-A1電氣設備安裝調試技能實訓裝置
一、概 述
“FCDAZ-A1電氣設備安裝調試技能實訓裝置”是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、特 點
該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：L3010×W1000×H2460mm
四、產品結構
該設備主要由模擬房、裝配桌、雙速電機模塊、交流異步電機模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。
1、模擬房 整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，
2、裝配桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。
五、配置清單
1、配電箱部分
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | 漏電型空氣開關 | DZ47LE-32 | 只 | 1 | 3P+N | 安裝在配電箱內 |
2 | 空氣開關 | DZ47-63/C6 | 只 | 1 | 3P | 同上 |
3 | 漏電型空氣開關 | DZ47LE-32/C6 | 只 | 1 | 1P+N | 同上 |
4 | 配電箱箱體 | 明裝 | 只 | 1 |
|
|
2、照明套件
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 單相電度表 | DD862-2 | 1 | 散裝發出 |
2 | 單相閘刀開關 | HK8 | 1 | 同上 |
3 | 拉線開關 | 4A/250V | 1 | 同上 |
4 | 平燈頭 | 6A/250V | 2 | 同上 |
5 | 插座 |
| 1 | 同上 |
6 | 電流互感器 | BH0.66 | 1 | 同上 |
7 | 墻壁開關座 |
| 2 | 同上 |
8 | 聲控開關 | 118-B30 | 1 | 同上 |
3、電氣控制套件
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 低壓斷路器 | DZ108-20/10 | 1 | 散裝發出 |
2 | 螺旋式保險盒 | RL1-15/3A | 3 | 同上 |
3 | 直插式保險盒 | RT14-20/2A | 2 | 同上 |
4 | 交流接觸器 | CJX2-0910 | 3 | 同上 |
5 | 輔助觸頭 | F4-22 | 3 | 同上 |
6 | 熱繼電器 | R16B-20/3 | 1 | 同上 |
7 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 | 同上 |
8 | 時間繼電器座 | PF-083A | 1 | 同上 |
9 | 3H鐵殼按鈕 |
| 2 | 同上 |
10 | 行程開關 | LX9-222 | 2 | 同上 |
11 | 行程開關 | LX9-001 | 2 | 同上 |
12 | 倒順開關 | K03-15 | 1 | 同上 |
13 | 大功率電阻 |
| 3 | 同上 |
14 | 二極管 |
| 1 | 同上 |
15 | 接線端子排 | JF5-2.5/5 | 5 | 同上 |
16 | 三相鼠籠異步電動機 | 380V/Y/△180W | 2 | 同上 |
17 | 走線槽 |
| 2米 | 同上 |
4、線路器材其他
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 人字梯 | 1.5米高 | 1付 |
|
2 | 裝配桌 |
| 1張 |
|
3 | 模塊架 |
| 1張 |
|
4 | 臺虎鉗 | 5寸 | 1臺 |
|
5 | 鋼直尺 | 300mm | 1把 |
|
6 | 水平尺 | 300mm | 1把 |
|
7 | 電工刀 |
| 1把 |
|
8 | 無色護目鏡 |
| 1付 |
|
9 | 手電鉆 | 220V/500W正反調速開關 | 1把 |
|
10 | 鋼鋸架 |
| 1把 |
|
11 | 剝線鉗 |
| 1把 |
|
12 | 尖嘴鉗 |
| 1把 |
|
13 | 螺絲刀 | 一十各一 | 2把 |
|
14 | 塑料卡子及自攻螺絲 |
| 200套 |
|
三、實訓項目舉
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
