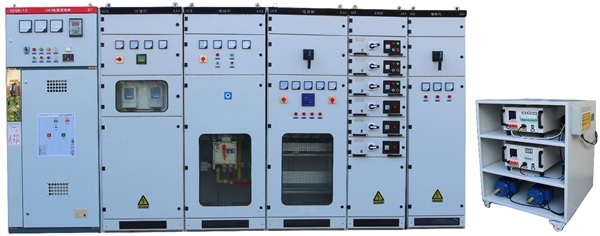

FCDX-03供配電技術成套實訓設備

（1）主要技術參數要求
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；

⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm

（2）結構特征要求
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

（3）設備的功能特點和實訓項目要求

Ａ、功能特點要求

柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。

低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。

序號	設備名稱	規格/型號	數量 （套）	用途	功能要求	主要性能及技術指標
1	高壓模擬開關柜	HXGN-12	1	高壓進線電源控制	帶有上、下高壓隔離開關 帶有真空斷路器 可以進行各相電壓轉換操作 有三相電流、電壓指示儀表 斷路器板前操作 進線方式：上下均可進出 高壓電壓互感器（模擬）	電流互感器： 電壓互感器： 真空斷路器：VS1-12/630A 高壓隔離開關： 電壓表（指針式）：4L6-V 電流表（指針式）：4L6-A
2	低壓計量柜	GCK	1	電能 計量	有功功率顯示 無功功率顯示 有功電能計量 無功電能計量 綜合顯示儀表 電壓顯示 電流顯示	電流互感器：BH-0.66 三相四線有功電度表： 三相四線無功電度表： 有功功率顯示：6L2-KW 無功功率顯示：6L2-VAR 電壓表（指針式）：6L2-V 電流表（指針式）：6L2-A 綜合顯示儀表（數顯式）：PY194E-2S4
3	進線柜	GCK	1	總電源 控制	附進線帶漏電空氣開關（板后操作） 帶有進線電壓指示儀表 可以進行各相電壓轉換操作 有三相電流指示儀表 斷路器板前操作 進線方式：上下均可進出線	斷路器：DW15-630 電壓表：6L2-V 450V 電流表：6L2-A 互感器：BH-0.66 電壓轉換開關
4	補償柜	GCK	1	功率因 數補償	手動控制功能 自動控制功能 補償電容自動放電功能 補償電容自恢復功能 前后帶有觀察窗 電容保護采用斷路器保護 功率因數顯示	補償電容器：BSMJ0.4 接觸器：CJ19 小型斷路器：DZ47 功率因數表：6L2-C0$ 自動補償控制器：JKL5CF
5	出線柜	GCK	1	動力及照明控制	每個控制單元帶有斷電保護和電壓指示 每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A	塑殼開關：AAM1 接觸器：CJX4 電壓表：99T1 熱繼電器
6	聯絡柜	GCK	1	電源切換	連通或者切斷兩個主柜之間電源	正泰雙電源自動轉換開關NZ7-225H/4P/ 200A
7	負載柜1	小車式	1	動力、照明負荷	半開放式結構 負載小車帶單元控制 可移動，車輪帶自鎖裝置	感性負載10個單元，每個單元軸功率0.18KW 阻性負載10個單元，每個單元功率0.3KW
8	模擬三相變壓器	SL9	1	變電	干式變壓器（帶防護罩）	10KVA（0.4KV/0.4KV）
9	安全防護材料與工具		1	1、絕緣手套2副 2、絕緣靴2副 3、絕緣地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) 9、電工常用工具	1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具
10	安全 標志	GB	1	安全 防護
