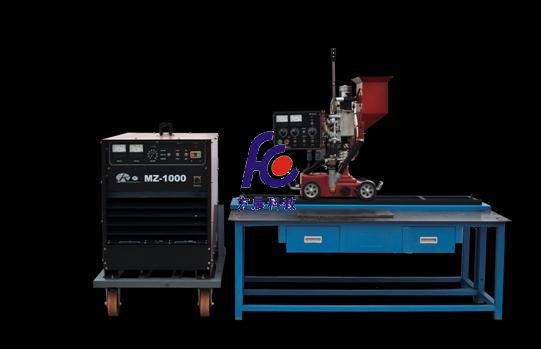

一、產品概述
埋弧焊技能實訓裝置是根據焊接技術相關課程的教學大綱和焊工國家職業標準要求而設計的?？梢酝瓿陕窕『傅恼J識和基本操作、平板對接、環焊縫焊接、角焊縫焊接。適合 職業學校、技工學校焊接技術專業、機械制造類專業的實訓教學，也適合職業培訓學校、職教中心、鑒定站/所等相關課程的技能鑒定。
二、技術性能
1.輸入電壓：三相四線～380V±10%  50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：100kVA
三、系統配置
實訓裝置主要由焊接電源、機械系統（包括送絲機構、行走機構、導電嘴、焊絲盤、焊劑漏斗等）、控制系統及配件組成。
1.焊接電源
輸出電壓和電流穩定，電流調節范圍寬，電流在200A～1000A之間可調。具有多種焊接模式，可根據需要調節模式轉換開關來選擇輸出特性。提供電壓表、電流表各一只，用于顯示輸出端空載電壓、焊接電壓及焊接電流。
2.機械系統
送絲機構包括送絲電動機及轉動系統、送絲滾輪和矯直滾輪等，主要作用是可靠地送絲并具有較寬的調節范圍；行走機構包括行走電動機及轉動系統、行走輪及離合 器等，行走輪采用絕緣橡膠輪，可以防止焊接電流經車輪而短路；焊絲的接電是靠導電嘴實現的，導電嘴具有導電率高、耐磨、與焊絲接觸可靠等特點。
3.控制系統
埋弧焊控制系統包括送絲控制系統、行走控制、引弧熄弧控制等。
四、實訓項目
任務一：埋弧焊的認識
任務二：埋弧焊的基本操作
任務三：平板對接
任務四：對接環焊縫焊接
任務五：角焊縫焊接

?
