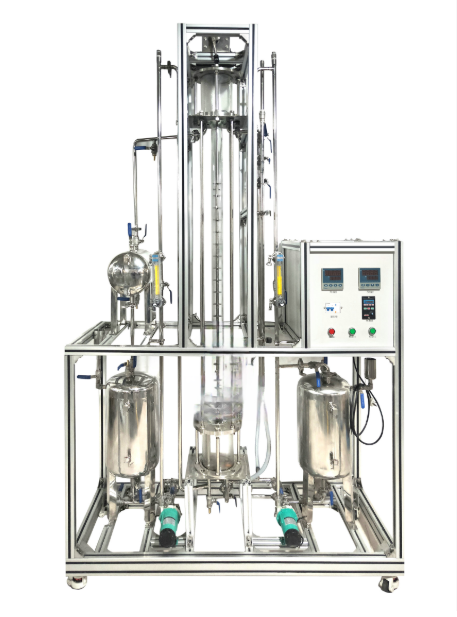

FCHG-42型振動篩板萃取實驗裝置

<!--[if !supportLists]-->一、<!--[endif]-->裝置特點

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，外觀精美。

4、塔節采用優質石英玻璃制作，視覺效果好，方便學生觀察。

5、塔內構件及管道均由304不銹鋼材質制作。

6、裝置設計可360度觀察，實現全方位教學與實驗。

7、能在線監測實驗原始數據，并可顯示數據曲線。配真彩色TFT觸摸屏帶RS485接口，數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行杜絕安全事故。

二、裝置功能

1、了解振動篩板萃取實驗裝置的構造和應用。

2、測定萃取效率。

3、掌握振動頻率與萃取效率的相互關系。

4、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

三、設計參數

常溫、常壓操作。

萃取塔轉動頻率：20—250r/min。

傳質單元數 NOE：0.4—3.0。

傳質單元高度HOE：0.3—2.0m。

體積總傳質系數,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。

水流量：1.6～16L/h。

煤油流量：1.6～16L/h。

<!--[if !supportLists]-->二、<!--[endif]-->公用設施

水：裝置自帶水箱，連接自來水接入。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：水—煤油—苯甲酸。

外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。

五、主要設備

1、萃取塔全為玻璃制作。內徑為φ45mm，高度為1200mm。共18塊篩板組成，周圍用螺桿固定。能很好的觀察到實驗發生的全過程?！　?/font>

2、分相定位器：304不銹鋼材質，三組調節閥控制。

3、可調速電機：電壓AC220V，功率90W，電機的振動轉速由調速器無極調節控制。

4、流量檢測：金屬遠傳轉子流量計，流量范圍1.6～16 L/h，4-20mA遠傳輸出，流量檢測機構。數量2個。

5、測轉速傳感器：霍爾開關。

6、回收槽：容積20L，304衛生級不銹鋼。

7、輕相罐：容積20L，304衛生級不銹鋼。

8、重相槽：容積20L，304衛生級不銹鋼。

9、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。

10、MP型磁力驅動泵：功率15Ｗ，數量2臺。

11、304不銹鋼管路、管件及閥門。

12、電器：接觸器、開關、漏電保護空氣開關。

13、中央處理器：執行速度 0.64μs，內存容量 16K；內建RS485通訊模式；功能：溫度、壓力等模擬量信號采集換算。

14、模擬模塊：高達 16 位分辨率，總和精度±0.5%。

15、溫度模塊：分辨率 0.1℃，精度 0.5%；功能：溫度信號采集換算。

16、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

17、額定電壓：220V，總功率：0.5kW。

18、外形尺寸：1500×550×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

19、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

20、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。

六、測控組成
