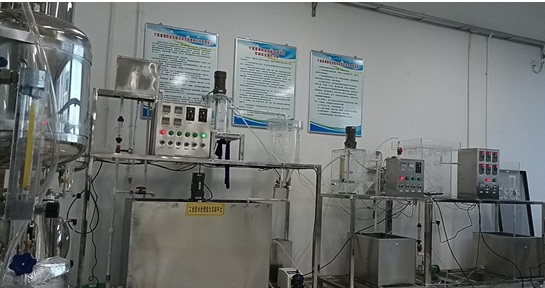

FC-FS-10工業廢水處理綜合實訓平臺

一.實訓功能

1.了解工業廢水中常用的單元操作技術，掌握由各處理單元操作組成的處理流程，觀察廢水、污泥和空氣在處理過程中的反應。

2.整套裝置由可編程序控制器對其廢水的流入、加藥混凝、曝氣、反沖洗、排放、排泥等進行自動控制，對每一段的水處理效果進行監測，整套設備連接使用、也可分開單獨使用。

二.技術指標

1.處理水量：5～15L/h。

2.工作電源：AC220V±10%、50Hz，單相三線制，功率2KW。

三.主要配置及參數

1.裝置本體全部為透明有機玻璃制成，包括：集水池1套、 藥劑池1套、豎流式沉淀池1套、曝氣池1套、生物接觸氧化池1套、活性炭吸附池1套。其他配套包括：攪拌機、計量泵、輸送泵、計量泵、空壓機、儲氣罐、過濾器、調節閥、電磁閥、流量計、時間控制器、溫控儀表、壓力儀表、管路等。

2. 藥劑池：透明有機玻璃材質、壁厚5mm，φ200×300mm，含攪拌系統。

3.豎流式沉淀池：透明有機玻璃材質、壁厚8mm，φ250×350mm，底部圓錐形結構。

4.曝氣池：透明有機玻璃材質、壁厚8mm，350×300×400mm，含空壓機、儲氣罐、曝氣裝置等。

5.生物接觸氧化池：透明有機玻璃材質、壁厚8mm，350×300×500mm，含半軟性填料及支撐。

6.活性炭吸附池：透明有機玻璃材質、壁厚8mm，350×300×400mm、帶活性炭填料。

7.集水池：容積約300L，不銹鋼材質板材精制，水箱底板上安裝有放空閥，方便將水排凈。

8.攪拌裝置：含不銹鋼攪拌槳3個，調速電機3臺：電壓220V、功率60W、15K、90轉/min。

9.蓄水箱：2套，容積約80L，不銹鋼材質板材精制，水箱底板上安裝有放空閥，方便將水排凈。

10.空壓機1臺：無油靜音空壓機，功率550W，排氣量40 L/min，儲氣罐8L，工作壓力0.7MPa。

11.防腐蝕提升磁力水泵2臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W。

12.溫控傳感器: 采用K型熱電偶測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，溫控儀表帶485通訊接口。壓力傳感器：擴散硅壓力變送器，整體為不銹鋼螺紋連接結構，壓力儀表帶485通訊接口。

13.液體流量測量與調節：轉子流量計1只、（LZS-15、量程6~60L/h），渦輪流量計1只。

14.氣體流量測量與調節：氣體流量計2只、（LZB-10、量程250~2500L/h）

15.活性碳填料1套、生物接觸氧化池填料1套。

16.實驗臺框架為精致不銹鋼材質；裝置結構緊湊，外形美觀，流程簡單,操作方便。

17.控制系統：電氣控制柜、各類控制器及傳感器、監控軟件。

18.管道、閥門、彎頭：UPVC。

19.外形尺寸：約長4.0m×寬0.7m×高1.6m，（帶滑輪及禁錮腳）。

另有計算機數據采集型裝置：（能通過計算機在線監測實驗數據，實時保存數據表格及結果，界面效果圖設備流程一目了然。）：

1.電腦：品牌電腦。顯示器：液晶顯示器。

2. 相關傳感器：標準的電流/電壓信號輸出以及配套的儀表模塊等。

3. 數據采集板：

通訊接口:對PC設備采用標淮 Rs232通訊方式，主板對傳感器RS485接口兩個；

4.采集點數量：壓力1個，溫度5個，流量1個。

5.PC監控軟件：

1.監控軟件包括配套數據庫 ,用于數據的存儲；

2.監控軟件可以采集、控制和設置配套的數據采集主板；

3.監控軟件可以完成與用戶配套的界面圖數據顯示。
