FCJX-8型
[規格型號]: FCJX-8型
[產品名稱]: 機械制圖多媒體三維測繪設計實訓裝置
[價  格]: 電議
[產品參數]:
[在線客服]: QQ在線 QQ在線
產品介紹:

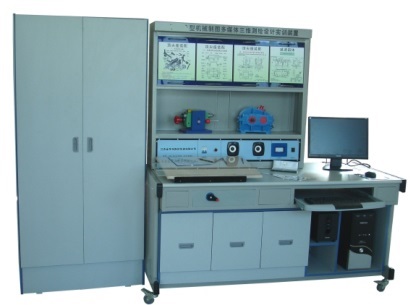

FCJX-8型機械制圖多媒體三維測繪設計實訓裝置

方晨

本公司首創研制開發,集設計、測繪、創新于一體的多媒體機械制圖實訓設備,適用于《技術制圖》、《機械制圖》、《工程制圖》等課程?!稒C械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。 本機械制圖實訓裝置 是培養學生正確識讀和繪制機械圖樣,增強學生工程基礎能力,實踐性較強的應用型設備。同時,借助于計算機圖形學技術和多媒體技術, 采用機械制圖多媒體軟件用電腦演示三維動態模型, 加強直觀性教學,做到教學內容直觀形象提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖,制圖板的上下升降采用電動控制;實訓裝置采用 36 件模型供學生使用。
二、產品特點
1 、實驗臺采用電腦一臺、 19寸顯示器一臺、鼠標、鍵盤各一個
2 、利用多媒體軟件界面,用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。
3 、利用三維動畫文件,指導學生獨立分析模型形狀,培養看圖識圖分析能力。
4 、利用實物模型讓學生深入了解模型結構,增加學生設計與分析課程內容,培養學生的創新意識。
三、本機械制圖實訓裝置的任務
1 、培養繪制工程圖樣的能力。
2 、培養閱讀工程圖樣的能力。
3 、培養徒手繪畫草圖的能力。
4 、培養對三維空間邏輯思維和形象思維能力。
四、主要技術參數
1 、工作電源:單相 220V 交流電源。
2 、結構:實驗臺為鐵質鈑金噴塑結構,堅固耐用。
3 、工作環境:溫度 -10 0 -+ 40 0 C 。
4 、整機功耗:< 1KW
5 、實驗臺外形尺寸: 1600 &times; 750 &times; 1750mm
五、實驗臺內容配置
序號名稱數量備注
1組合體疊加1 件




用三維動畫來演示模型,方便學生繪制圖形
2組合體讀圖方法1 件
3組合體接頭切割1 件
4組合體切割1 件
5組合體線面分析法1 件
6組合體形體分析法 11 件
7組合體形體分析法 21 件
8組合體軸承蓋1 件
9組合體軸承座1 件
10蝸輪箱 11 件
11蝸輪箱 21 件
12蝸輪箱體1 件
13閥體1 件
14夾具體1 件
15軸 11 件
16軸 21 件
17套筒1 件
18主軸1 件
19支架1 件
20減速箱體1 件
21槽配合1 件
22拔叉1 件
23箱體1 件
24端蓋1 件
25板蓋1 件
26半剖 11 件
27半剖 21 件
28復合剖1 件
29階梯剖1 件
30局部剖1 件
31全剖1 件
32連桿1 件
33斜剖1 件
34旋轉剖1 件
35斷面剖 11 件
36斷面剖 21 件
37一號繪圖板、 90cm 丁字尺、繪圖儀器一盒 5 件、曲線板、三棱比例尺、不銹鋼多用擦圖片、多功能模塊、三角板一副、繪圖鉛筆 1 套 5 支、繪橡皮擦1 套各 1 件
38多媒體 機械制圖 軟件內容: 36 件模型三維動畫;丁字尺的使用;丁字尺和三角板組合使用方法;曲線板的使用;鉛筆的使用;分錐的使用;圖紙幅面、圖線、字體、尺寸標注;幾何作圖等。1 套軟件用三維動畫來演示模型;用動畫語音來講解繪圖工具的使用方法和作圖標準。



?
