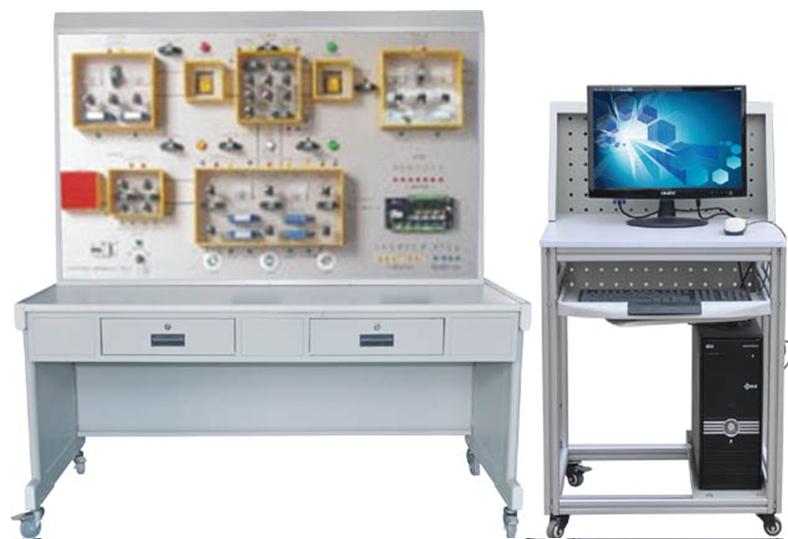

FCLY-12A型樓宇供配電監控系統實訓裝置
(1)裝置組成:
樓宇供配電監控系統實驗實訓裝置,控制部分全部采用實物,控制對象采用仿真模型,整個實訓裝置主要由DDC控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
(2)系統實訓功能:
能進行各種供配電系統模擬操作演示、DDC控制器的操作與編程,雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓,監測變壓器超溫報警、超溫預報警,監測變壓器的電壓、設備啟停狀態,故障狀態,系統軟件的組態、配置與控制,線路的設計與連接、故障的設置、判斷及排除等實驗和實訓,并可與樓宇自控系列中其它設備聯網進行各種綜合實訓。
(3)系統技術指示:
a、 工作電壓:單相三線220V±5% 50Hz
b、整機容量:<300W
c、外形尺寸:1500mm×700mm×1800mm
d、安全保護:具有漏電自動保護裝置
e、故障設置:具有故障設置系統
(4)可以做的實訓項目:
實訓項目一:DDC現場控制器安裝操作
實訓項目二:DDC現場控制器設置操作
實訓項目三:雙電源明備用監控系統控制
實訓項目四:雙電源暗備用監控系統控制
實訓項目五:低壓側供配電監控系統控制
實訓項目六:環網供電監控系統控制
實訓項目七:線路故障的判斷與處理
實訓項目八:設備故障的判斷與處理
實訓項目九:設計并安裝一個簡易應用系統
