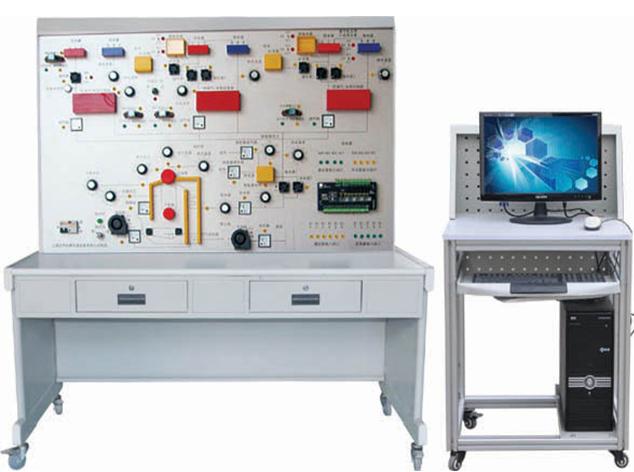

FCLY-10A型樓宇暖通監控系統實訓裝置

（1）裝置組成：
　　樓宇給排水監控系統實驗實訓裝置，控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。
（2）系統實訓功能：
能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
（3）系統技術指示：
　　a、工作電壓：單相三線220V±5% 50Hz
　　b、整機容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保護：具有漏電自動保護裝置
　　e、故障設置：具有故障設置系統
（4）可以做的實訓項目:
　　實訓項目一：樓宇鍋爐程序控制實訓
　　實訓項目二：樓宇鍋爐水位自動調節控制實訓
　　實訓項目三：樓宇鍋爐蒸汽壓力自動調節控制實訓
　　實訓項目四：鍋爐汽包水位與鍋爐給水閥的聯動控制
　　實訓項目五：樓宇三沖量調節系統自動控制實訓
　　實訓項目六：鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制
　　實訓項目七：鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制
　　實訓項目八：空調膨脹水箱與空調水泵的聯動控制
　　實訓項目九：空調供水熱交換器二次側（低溫）熱水出口溫度自動聯鎖控制
　　實訓項目十：供暖供水熱交換器二次側（低溫）熱水供回水溫度控制
　　實訓項目十一：生活供水熱交換器二次側（低溫）熱水出口溫度控制
　　實訓項目十二：生活循環泵與生活調節閥的聯動控制
　　實訓項目十三：供暖熱水回路中的循環水泵的控制
　　實訓項目十四：線路故障的判斷與處理
　　實訓項目十五：設備故障的判斷與處理
　　實訓項目十六：設計并安裝一個簡易應用系統
　　實訓項目十七：組態軟件設計實訓項目
