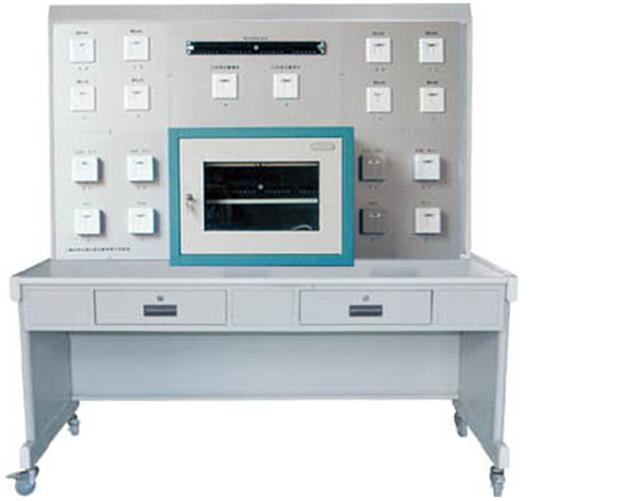

FCLY-04A型室內水平工作區系統實驗實訓裝置

（1）裝置組成：
　　室內水平工作區系統實驗實訓裝置，元器件均采用實物，整個實訓裝置主要由墻柜、110配線架、網絡配線架、打線工具、超五類線、三類線索、水晶頭、模塊1、模塊系統等組成。
（2）系統實訓功能：
　　能學習各種工具如網絡鉗、打線工具和導通測試儀的使用，能進行各種器材如配線架、模塊、面板和跳線的安裝與制作、能進行跳線的測試、使用及信息點導通測試、尋測與編號的訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。
（3）系統技術指示：
　　a、工作電壓：9V干電池
　　b、整機容量：＜0W
　　c、外形尺寸：1500×700×1800mm
d、安全保護：9V低電壓
e、故障設置：具有故障設置系統
（4）智能樓宇實訓考核裝置可以做的實訓項目：
　　實訓項目一：采用T568A、568B兩種標準壓接模塊操作
　　實訓項目二：采用T568A、568B兩種標準制作水晶頭實訓項目
　　實訓項目三：打線工具的使用操作
　　實訓項目四：信息面板及防塵蓋的安裝操作
　　實訓項目五：配線架的安裝操作
　　實訓項目六：標準墻柜設備安裝操作
　　實訓項目七：在超五類跳線壓接線操作
　　實訓項目八：標記、理線、打線、軋線操作
　　實訓項目九：線路故障的判斷與處理
　　實訓項目十：線路的測試實訓項目
　　實訓項目十一：測試報告的制作實訓項目
　　實訓項目十二：按線路圖將各部分連線
　　實訓項目十三：設計并安裝一個簡易應用系統
