FCQC-FD-15
[規格型號]: FCQC-FD-15
[產品名稱]: 電控汽油發動機運行實訓臺(豐田卡羅拉2ZR)
[價  格]: 電議
[產品參數]:
[在線客服]: QQ在線 QQ在線
產品介紹:

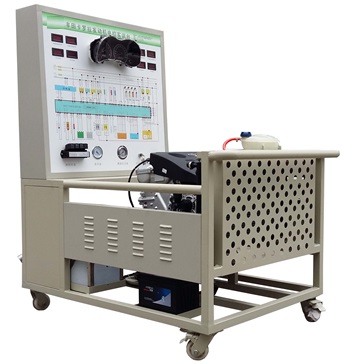

FCQC-FD-15電控汽油發動機運行實訓臺(豐田卡羅拉2ZR)

1-1P5050S045M2

一、電控汽油發動機運行實訓臺產品簡介
電控汽油發動機運行實訓臺采用豐田2ZR電控發動機,整套實物對象包括了發動機總成、供油系統、潤滑系統、進排氣系統、冷卻系統、儀表總成、防盜系統和電控系統等,能清晰展示發動機和各零部件的外形、安裝位置及連接關系,使學生對發動機電控系統有更為直觀的認識。
本實訓臺適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二.功能特點
1.真實可運行的電控汽油發動機,充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓臺由發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖,學員可直觀對照電路圖和發動機實物,認識和分析控制系統的工作原理;面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有彩色系統電路圖。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5.設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
6.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速等參數變化;
7.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓臺配備有電源總開關、防護保護裝置。
9.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
 三.技術型號
1、工作電源:直流12V(蓄電池:60AH 12V)
2、燃油標號:依發動機車型
3、油箱容積:10L
4、工作溫度:-40℃~+50℃
5、外形:1500*1000*1700mm(長*寬*高)
四.基本配置(每臺)

序號名       稱型號車型單位數量
1檢測控制面板帶面板柜裝有各種檢測端子以及彩色電路圖
(950*900*4mm鋁塑板)
1
2發動機控制電腦(ECU)原車1
3油門控制裝置原車1
4發動機總成(包括附件)原車1
5進、排氣管原車1
6水箱、副水箱與水管原車1
7冷卻電子風扇12V,80W2
8組合儀表原車1
9診斷座原車1
10點火開關總成原車1
11燃油壓力表0-10kg/cm21
12真空壓力表0-76in.Hg1
13不銹鋼燃油箱10L1
14汽油泵(含汽油泵插頭) 1
15蓄電池12V 65Ah1
11線束 1
12繼電器含:起動繼電器、油泵繼電器、冷卻風扇繼電器等1
13保險絲與繼電器一體盒 1
14電源總開關50A1
15鋼制移動臺架(帶自鎖腳輪裝置,面板柜與底座,兩側防護網板)1500*1000*1700mm(長*寬*高)1
16執行器與傳感器顯示的數顯表 1
17執行器顯示的發光二極管 1
18空氣濾清器總成帶進氣管原車1
19三元催化器帶消聲器1
20故障模擬與排除裝置 1
21設備教師手冊 1
22設備合格證、保修卡 1
?
