2024-03-07 13:47:20
[規格型號]:
FC-QC-016
[產品名稱]:
點火系統示教板(六種點火方式)
[價 格]:
電議
[產品參數]:
[在線客服]:
QQ在線
QQ在線
產品介紹:
FC-QC-016

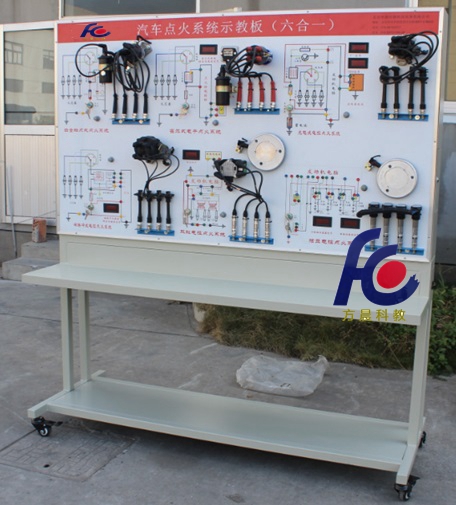

點火系統示教板(六種點火方式)
本示教板完整展示了汽車點火系統的發展歷程及功能特點,設備包括觸點式點火系統、磁感應式點火系統、霍爾效應式點火系統、光電式點火系統、無分電器雙火花式點火系統和無分電器獨立式點火系統等汽車真實點火部件,能動態演示各種點火系統的點火現象和過程,面板上設有相關測試點和故障設置開關,便于教師利用儀器儀表對其測試和故障現象模擬。
本示教板適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
一、裝置特點
1.面板設計采用汽車實物部件與彩色噴繪圖片相結合的模式,形象直觀地演示點火系統的組成和工作過程;
2.面板上設有相應的測試點,教師可以動態地測量點火系統各參數的變化情況;
3.面板上設有故障設置開關,可以動態模擬各種點火系統常見的故障現象。
二、結構組成
白金觸點式點火系統傳、霍爾電子點火系統、光電式點火系統、磁脈沖是點火系統、電控分組點火系統、電控獨立點火系統;示教臺架、轉速模擬機構,各車型相應電腦板、故障設置系統、大面積高清電路原理圖。
三、主要功能:
1.動態運行功能
打開相應的點火開關至起動檔位,相應的點火系統即開始工作,可真實的演示各種點火系統的工作過程,了解其工作原理。內容涵蓋國產轎車,大眾轎車,豐田轎車,日產轎車等點火系統的特點,以及各車型的點火系統的線路走向和故障診斷等操作。
2.顯示功能:
高精度數顯表實時顯示各個傳感器的信號變化,可動態觀察各個傳感器的工作情況。LED燈實時顯示各個系統 的工作情況
3.檢測功能:
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
4.故障設置功能:
故障設置系統,在臺架的隱秘處,設有故障設置系統,可模擬真實的故障在現,提供了解故障,判斷故障,診斷故障,排除故障等操作。
5.識圖讀圖功能
面板繪有高清晰度系統彩色電路原理圖,(與本系統原廠電路圖相對應)提供識圖讀圖功實訓。
四、制造工藝:
臺架為優質鋼材焊接而成,并高溫噴塑處理,美觀大方,控制面板采用優質鋁塑板為面板,后襯塑料板,6個不銹鋼廣告釘固定,美觀大方,采用激光UV技術,顏色鮮艷,線路清晰,防潮,防高溫,耐油污,易清潔,表面不需要做任何保護措施,經久耐用,實訓臺配置帶鎖止裝置的萬向移動腳輪,移動方便,鎖止安全可靠
六、安全措施:
220V或380V電源,配有漏電保護器,使操作安全性大大提高,蓄電池與電器用電設備之間安裝總電源開關;高速、高溫部位,采用安全防護網或護欄,提高操作安全性。臺架經高溫噴塑,美觀大方,堅固耐用。
五、在線課程教育學習系統
(1)在線教育系統首頁須有企業LOGO,提供免費遠程整車電氣培訓,汽車發動機培訓,動力電池培訓,發動機拆裝,變速器拆裝,汽車底盤實訓,汽車空調實訓等技術培訓
(2)教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備,新建不同班級、不同課程并上傳課程資料,可進行網上試卷批閱,作業批閱,回答學生問題。
(3)教師可以自由組合不同教學手段,實現各種不同的教學方法,比如談話式、研討式、活動式、競賽式等等,12種教學手段,游戲化闖關式學習體驗;
(4)學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統,進行不同老師和不同課程學習,可以通過在線學習系統向老師提問,做筆記,評價及參與話題討論
六、技術參數:
1.外形尺寸:1240mm×550mm×1850mm(長×寬×高);
2.供電電源:220V交流電壓;
3.工作電源:12V直流電壓;
4.驅動電機:12V(進口)
5.調速裝置:數字調速
七、實訓項目:
1.汽車傳統白金點火系統的結構組成與認知實訓。
2.傳動白金點火系統故障設置與排除實訓
3.白金點火系統的工作原理演示
4.汽車霍爾式點火系統的結構原理與認知實訓。
5.霍爾點火系統的工作原理演示
6.霍爾點火系統的故障設置與排除實訓
7.霍爾電子點火系統點火模塊的工作原理演示
8.光電式電子點火系統結構組成和工作原理的認知實訓
9.光電式電子點火系統的工作原理演示實訓
10.光電式電子點火系統故障設置與排除實訓
11.磁脈沖電子點火系統結構組成和工作原理的認知實訓
12.磁脈沖電子點火系統的工作原理演示實訓
13.磁脈沖電子點火系統故障設置與排除實訓
14.雙缸電控電子點火系統結構組成和工作原理的認知實訓
15.雙缸電控電子點火系統的工作原理演示實訓
16.雙缸電控電子點火系統故障設置與排除實訓
17.獨立電控電子點火系統結構組成和工作原理的認知實訓
18.獨立電控電子點火系統的工作原理演示實訓
19.獨立電控電子點火系統故障設置與排除實訓
?
