一、產品概述
本系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控車床裝調維修技能實訓考核設備,根據機電類行業中數控機床維修技術的特點,并結合數控機床裝調維修工的技能鑒定要求,對數控機床電氣控制及機械傳動進行研究,針對實訓教學活動進行了專門設計,包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術,強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力,適合機電類相關專業的教學和培訓,也適合數控機床裝調維修工、車工等工種的考核與鑒定。
二、產品特點
1.產品依據數控機床裝調維修工職業及崗位的技能要求,結合數控機床維修技術領域的特點,能讓學員在較為真實的環境中進行訓練,以鍛煉學員的職業能力,提高職業素養。
2.產品結合目前國內數控系統的使用情況,以及數控教學和設備的現狀,提供了西門子808D數控系統,符合目前國內數控教學的現狀和特點,為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體,根據工作任務開展過程中的特點劃分實施環節,分系統設計、電氣安裝與連接等幾個真實工作過程的職業實踐活動,再現典型數控機床電氣控制及機械傳動的學習領域情境,著重培養學員對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合,包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術,培訓學員對數控機床裝調的基本工具和量具的使用能力,強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
5.智能考核軟件:
設計有專門的故障設置區和排故操作單元,智能人機平臺由中文液晶顯示屏、微電腦、鍵盤組成??稍O置24個數控車床和銑床的典型的電氣故障。故障設置由教師在故障設置區通過開關設置故障;學生通過對故障的分析判斷,在排故操作單元上排故,同時可以記錄排故次數,具有數控車床/銑床的故障維修考核功能。
三、技術性能
1.輸入電源:三相四線AC380V±10% 50Hz
2.裝置容量:<2kVA
3.外形尺寸:800mm×600mm×1800mm(機床實訓柜)
四、產品結構和組成
1.系統由機床實訓柜組成。

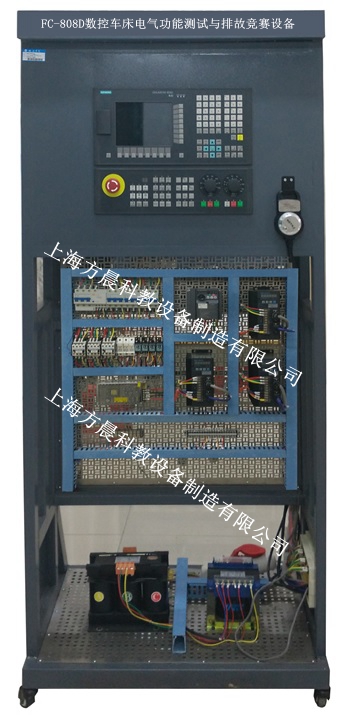

2.機床實訓柜采用鐵質亞光密紋噴塑結構,正面裝有數控系統和操作面板,背面為機床電氣柜,柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為不銹鋼網孔板,上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等;電氣柜底部還設有變壓器和接地端子等。
3.系統采用三相四線AC380V交流電源供電,并設有漏電保護器、指示燈指示和保險絲等,具有過載保護、短路保護和漏電保護裝置,在電壓異?;虺霈F短路情況時自動動作,保護人身和設備安全。
4.數控系統采用西門子主流數控系統,能滿足不同類型機床的實訓教學。
5.X、Z軸由交流伺服電機驅動,運動方向上設有正負限位、參考點等開關,采用接近式傳感器;主軸由三相異步電機驅動,變頻調速控制。
6、采用單軸運動平臺來演示X\Z軸運動軌跡。單軸運動平臺采用滾珠絲桿傳動。
五、實訓項目
1.電路設計、設備安裝和電路連接
(1)數控系統的安裝、接線
(2)系統啟??刂齐娐返脑O計與接線
(3)變頻調速系統的電路設計、變頻器、主軸電機、編碼器的安裝與接線
(4)交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
(5)冷卻控制系統的電路設計、器件安裝與接線
(6)急停、限位控制回路的設計與接線
(7)手搖脈沖發生器的接線
2.數控系統的功能調試
(1)數控系統的基本操作
(2)數控系統基本參數的設置與調試
(3)數控系統進給軸參數設置與調試
(4)數控系統主軸參數設置與調試
(5)驅動器參數設置與調試
(6)變頻器參數設置與調試
(7)數控系統的數據備份
六、系統配置
序號 | 名 稱 | 主要部件、器件及規格 | 數量 | 備注 |
1 | 機床實訓柜 | 800mm×600mm×1800mm | 1套 | |
2 | 數控系統 | 808D(6FC5370-1AT00-0CA0) | 1臺 | 808D型 |
3 | 變頻器 | 三菱FR-D740-0.75k-CHT | 1臺 | 三菱 |
4 | 伺服驅動 | 6SL3210-5CC14-0UA0 | 1套 | 808D型 |
5 | 伺服電機 | 1FL5060-0AC21-0AG0 | 2臺 | 808D型 |
6 | 機床操作面板 | 6FC5303-0AF35-0CA0 | 1套 | 808D型 |
7 | 電子手輪 | 手搖脈沖發生器 | 1只 | 808D型 |
8 | 光電編碼器 | HTS-6010-C-1024BZ-5L | 1只 | 無錫 |
9 | 主軸電機 | 750W | 1只 | |
10 | 單軸運動平臺 | 絲桿直徑16mm | 2臺 | |
11 | 智能考核軟件 | 中文液晶 | 1套 | |
12 | 電器元件 | 漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等 | 1套 |
