主頁> 產品中心 > 數控機床綜合技能實訓考核設備 > 2024-02-29 10:28:09

[規格型號]：	FC-05A
[產品名稱]：	數控車床電氣控制與維修實訓柜（各種系統）
[價　　格]：	電議
[產品參數]：
[在線客服]：	QQ在線 QQ在線

產品介紹：

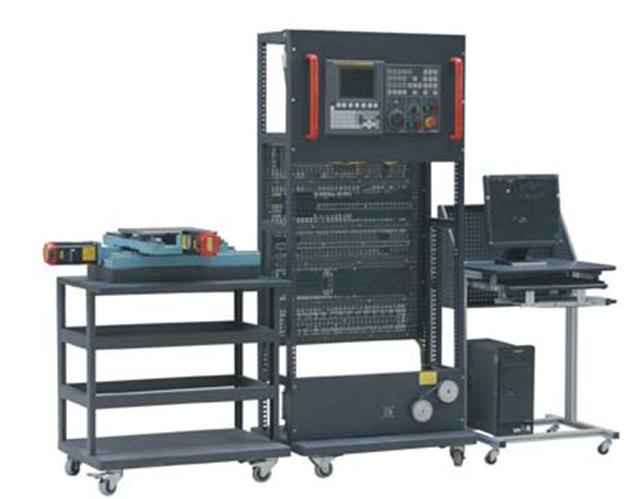

FC-05A數控車床電氣控制與維修實訓柜（各種系統）

1-2010291352490-L

FC-05A型數控車床電氣控制與維修實訓柜”是按照職業教育的教學和實訓要求而研制的。它適合高職院校、職業學校、技工學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業開設《電氣設備維修》、《數控設備維修》、《數控加工技術》、《機床電路維修》等課程的實訓教學，同時也適合職業培訓學校、職教中心、鑒定站/所數控、機電類課程的技能鑒定考核。

產品特點

由數控車床實訓柜和電機演示模塊組成，具有數控機床的機械、電氣安裝調試、數控系統功能調試、故障診斷與維修、數控程序編制與加工操作等多項功能。

工業柜式結構設計，電氣安裝板采用網孔板結構，學生可進行電路設計、器件布局、接線、安裝、調試等實訓，同時具有一定的擴展性。

技術性能

輸入電源：三相四線～380V±10% 50Hz

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

漏電保護：漏電動作電流30mA

裝置容量：＜2kVA

外形尺寸：80cm×60cm×175cm

基本配置及功能

實訓柜為鐵質雙層亞光密紋噴塑結構，正面設有玻璃門，底部安裝有帶剎車功能的萬向輪。

采用三相四線380V交流電源供電，通過漏電保護器控制總電源，裝置的供電由啟停開關控制；設計有電源指示燈指示設備電源，并設有帶燈保險絲保護。

數控系統采用西門子802C數控系統，安裝在柜門上；柜內電氣安裝板上裝有變頻器、伺服驅動器、電抗器、斷路器、繼電器、交流接觸器、變壓器、走線槽和接線端子等器件。

X/Z軸驅動系統由西門子S120伺服驅動器和1FK7交流伺服電機組成，用于控制X軸和Z軸進給；主軸電機采用三菱變頻器變頻調速控制。

電機演示模塊由X/Z軸電機演示模塊、主軸演示模塊、四工位電動刀架、冷卻電機等組成。

X/Z軸電機演示模塊上設有行程開關、參考點等，電機軸端裝有電機演示刻度盤，用于演示X軸和Z軸進給控制。

主軸演示模塊由主軸電機和編碼器組成，主軸電機與編碼器間通過同步帶連接。

實訓項目

數控系統的安裝、接線

啟?？刂齐娐返脑O計與接線

數控系統的基本操作

數控系統的參數設置與調試

變頻器的安裝、接線、參數設置與調試

交流伺服驅動系統的安裝、接線與調試

刀架控制系統的接線與調試

冷卻控制系統的接線與調試

急停、限位控制回路的設計與接線

PLC編程與調試

數控系統的數據備份

數控程序的編制

五.數控系統配置：

可配系統	西門子	發那科	華中	廣數	凱恩帝	華興
可配系統	802C	0i mate TD	HNC21	GSK980TDb	K1BIII-A	WA31TB
