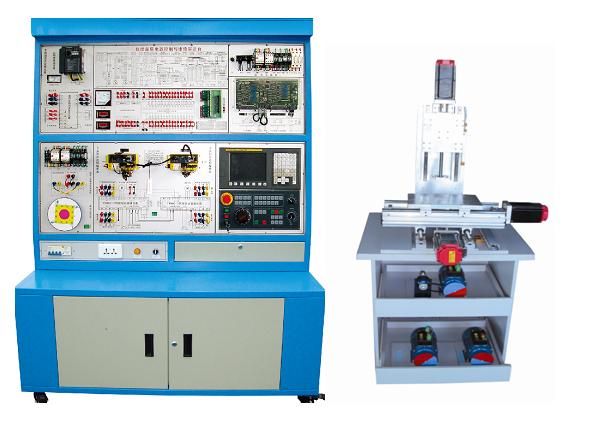

FC-05D型數控銑床電氣與維修實訓臺

1-2010291342390-L

“FC-05D型數控銑床電氣控制與維修實訓臺”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。它適合各職業院校機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業的教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所數控、機電類課程的技能鑒定考核。

一、產品特點

采用開放式結構設計、模塊化分解數控銑床的電氣控制系統，具有數控銑床的安裝調試、參數設置、PMC編程、故障診斷與維修、數控編程操作等多項功能。

設計有專門的故障設置區和排故操作單元，可設置32個數控銑床的典型的電氣故障，故障由教師在故障設置區通過開關設置，學生通過對故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有數控車床的故障維修考核功能。

二、技術性能

輸入電源：三相四線～380V±10% 50Hz

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜2kVA

重量：150kg

外形尺寸：165cm×47cm×170cm

三、實訓裝置的基本配置及功能

由控制屏和實訓桌組成?？刂破翞殍F質雙層亞光密紋噴塑結構，鋁質面板；實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。

三相380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制。電壓表監控電網電壓，并設有指示燈指示和保險絲保護。

數控系統單元：數控系統采用西門子公司的“SINUMERIK 802C”車床系統，操作面板上設計有電源啟停按鈕，可單獨控制數控系統電源。

驅動模塊：全數字伺服驅動控制單元：它分X、Y、Z三個軸控制子單元。每個單元分別剖析了伺服驅動器的內部結構原理圖、控制方式和接線方法等。本單元把各連接端子引到面板上，通過連接線的連接并可控制電機運行，方便學員進行操作連接電機軸上裝有轉盤，便于觀察電機運動。

主軸模塊：主軸電機變頻控制，由三菱變頻器進行無級調速，電機軸上設計有轉盤，便于觀察電機運動。

四、實訓項目

數控機床電氣控制電路的原理與應用

數控機床的基本操作

數控系統參數設置及優化

輸入輸出信號的使用

伺服驅動單元的調試與應用

主軸變頻器的工作原理與應用

PMC的編程與應用

數控系統數據的備份與恢復

故障診斷與維修

數控編程與加工

五.數控系統配置：

可配系統	西門子	發那科	華中	廣數	凱恩帝	華興
可配系統	802C	0i mate MD	HNC21	GSK983	KND10M	WA97M
