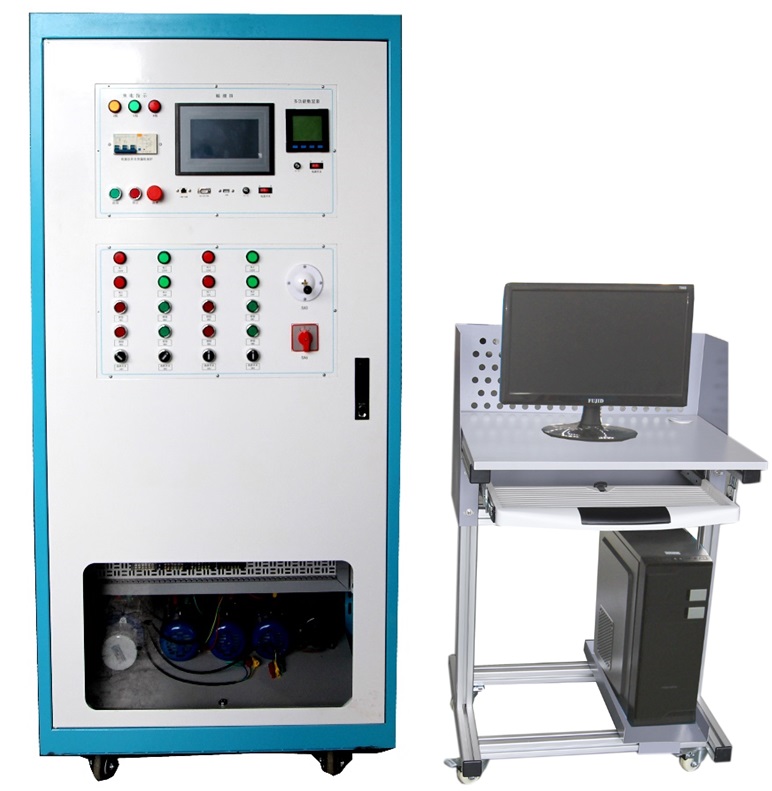

FC-990A 現代電氣控制系統安裝與調試實訓考核裝置

一、產品概述

該裝置具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、PLC編程、模擬量模塊應用、人機界面組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控制與保護、溫度控制器）參數設定。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了系統控制的實時控制，真實的模擬和反映了工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

二、產品特點

本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。

控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，受控對象采用外置方式便于觀察。

本裝置采用模塊式結構，擴展性強，選擇不同的配置、調整系統參數，從而實現控制系統需求。

三、技術性能

1.輸入電壓：三相五線 ～380V±10%  50Hz

2.工作環境：環境溫度范圍為-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

3.裝置容量：＜1kVA

4.外形尺寸：850mm×800mm         ×1800mm

5.安全保護：具有漏電保護，安全符合國家標準

四、產品結構與組成

設備由實訓柜體、門板、電氣控制元件（組件）、儀表、實訓考核單元掛板、電機單元、運動單元、溫度控制組件、網孔板等組成。整個系統主要由主令電氣及儀表單元、PLC網絡組態單元、PLC控制單元、繼電控制單元組成。

1. 實訓柜：采用鋼結構，帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由靈活的布置和安裝。

2. 主令電氣及儀表單元：該單元的主要組成部分包括進線電源控制與保護、主令電氣控制元件、指示燈、顯示儀表、緊急停止按鈕等器件。該單元是設備中的控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。

3. FX3U-48MT單元

配置三菱FX3U-48MT/ESS主機，集成數字量I/O（24路數字量輸入24路數字量輸出）通訊模塊FX3U-485-BD，擴展模塊FX2N-8EYR（8路繼電器輸出），PT100溫度傳感器模塊   FX3U-4AD-PT-ADP，模擬量模塊   FX3U-3A-ADP，SC-11通信編程電纜。

4. 觸摸屏單元

觸摸屏單元采用TPC7032KT  7寸彩色觸摸屏，自帶232/485接口各一個、以太網接口一個，控制和顯示各單元的運行狀態。

5. 變頻調速單元

變頻調速單元采用三菱FR-E740-0.75K變頻器，集成RS-485通訊接口，提供操作面板；

6. 實訓組件

實訓組件主要由電源掛箱虛實結合掛箱，掛箱區域采用開放式結構可根據需求增加不同掛箱。

電源掛箱提供AC380V、AC220V、DC24V電源，為實訓掛箱和電機實訓單元提供動力源；設有啟動停止按鈕，各相電源工作指示，具有過流、過壓、短路等保護。

7. 單軸運動控制模塊

該模塊要求裝有滾珠絲杠、光電開關、伺服電機支架、聯軸器、指針、標尺、零點開關、限位開關，有效行程300mm。

8. 伺服驅動模塊

配置三菱伺服驅動MR-JE-10A   伺服電機HG-KN13J-S100

9. 步進驅動模塊

配置步進驅動器DM556  步進電機57BYG

10. 電工基礎實訓單元

電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。

11. 三相交流電機

交流額定電壓380V/△/Y接法，轉速1400轉/min，功率180W，頻率50HZ，絕緣等級E級。

五、基本配置

六、實訓項目

典型電動機控制實操實訓

1.轉換開關與電壓表連接測量三相電壓

2. 三相電流的測量

3. 電力綜合儀表的使用

4. 三相異步電動機直接起動、停車的控制

5. 接觸器聯鎖的三相交流異步電動機正、反轉控制電路

6. 按鈕聯鎖的三相交流異步電動機正、反轉控制電路

7. 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路

8. 三相交流異步電動機Y-△（手動切換）起動控制電路

9. 三相交流異步電動機Y-△（時間繼電器切換）起動控制電路

10. 定子繞組串聯電阻起動控制電路

11. 三相交流異步電動機能耗制動控制電路

12. 三相交流異步電動機降壓起動及反接制動控制電路

13. 兩臺電動機的順序控制電路

14. 電動機的往返行程控制電路

15. 電動葫蘆控制電路

16. 三相交流異步電動機點動、連續轉動的控制電路

17. 兩地控制電路

PLC虛擬控制應用實訓

1. 四層電梯控制

2. 搶答器控制

3. 天塔之光控制

4. 音樂噴泉控制

5. 十字路口交通燈控制

6. 水塔水位控制

7. 自動送料裝車系統控制

8. 傳送帶控制

9. 裝配流水線控制

10. 多種液體混合裝置控制

11. 自控成型機控制

12. 自動洗衣機控制

13. 機械手控制控制

14. 自控軋鋼機控制

15. 郵件分揀機控制

16. 自動售貨機控制

PLC實物控制應用實訓

1. 直線運動位置檢測、定位控制

2. 步進電機定位控制

3. 步進電機的速度控制

4. 步進電機的正反轉控制

5. 伺服電機定位控制

6. 伺服電機的速度控制

7. 伺服電機的正反轉控制

8. 三相鼠籠式異步電動機點動和自鎖PLC控制

9. 三相鼠籠式異步電動機聯動正反轉PLC控制

10. 三相鼠籠式異步電動機帶延時正反轉PLC控制

11. 三相鼠籠式異步電動機Y/△轉換起動PLC控制

PLC、變頻器、觸摸屏綜合應用技能實訓

1. 變頻器功能參數設置與操作

2. 外部端子點動控制

3. 變頻器控制電機正反轉

4. 多段速度選擇變頻調速

5. 變頻器無級調速

6. 外部模擬量方式的變頻調速控制

7. 基于PLC的變頻器外部端子的電機正反轉控制

8. 基于PLC模擬量方式變頻開環/閉環調速控制

9. 基于PLC通信方式的變頻開環調速

10. 基于觸摸屏控制方式的基本指令編程練習

41. 基于觸摸屏控制方式的數碼顯示控制

網絡通訊綜合實訓

1. PLC與變頻器RS485通訊實訓

2. PLC、觸摸屏與變頻器通信控制

3. PLC、變頻器、觸摸屏組網綜合應用實訓
