產品介紹：

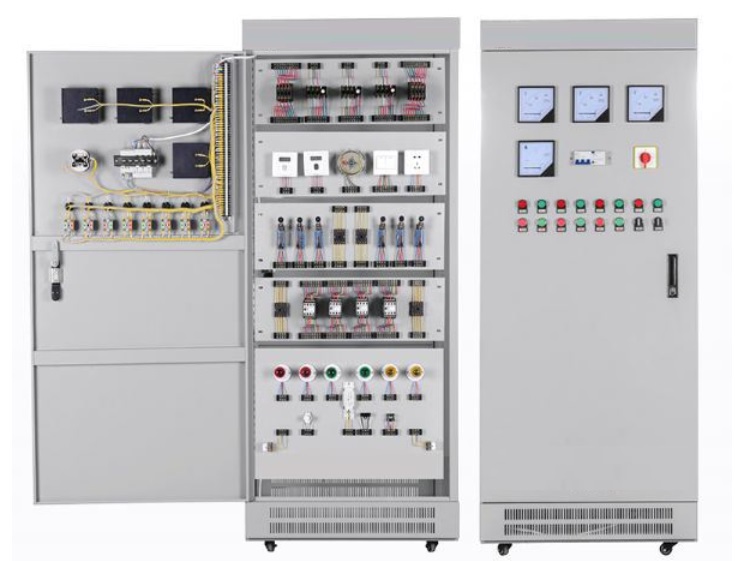

FCWT-201A維修電工考核柜

一、特點：

1、柜體里已安裝有漏電斷路器，電流互感器，交流接觸器，熱繼電器，中間繼電器，時間繼電器，行程開關，單聯開關，雙聯開關，單三相電度表，電壓表，電流表，照明燈，日光燈，插座等各種器件。所有器件的接線都在接線端子排上進行，避免了因長期在器件本身進行接線而導致元器件的損壞。接線布局通過走線槽進行工藝布線。

2、接觸器和熱繼電器均采用施耐德品牌，接線端子和走線槽全部采用進口產品。

3、三相四線電源輸入，經漏電保護器，總開關后，由接觸器通過啟、停按鈕進行操作，并設有急?？刂瓢粹o。

4、柜內的元件安裝板為模塊式結構，可根據實訓所需元器件和接線方便，進行上下位置調換。

5、結構更加緊湊，合理，單面就可以完成電機控制及儀表照明，并將操作按鈕及一些測量儀表安裝在門上，并使操作更加方便安全。雙面配置完全一樣，提高了設備的利用率和節省了實驗室的空間

二、技術指標：

1、工作電源：三相四線 380V±10% 50HZ

2、工作環境：溫度-10℃~40℃，相對濕度＜85%，海拔＜4000m

3、外形尺寸：800*600*1800mm

4、整機容量：＜1KVA

5、安全保護：設有電壓型漏電保護器和電流型漏電保護器，過壓保護，過流保護，過載保護等措施。

三、實訓項目

1.儀表及照明

（1）白熾燈電路接線

（2）日光燈電路接線

（3）觸摸開關控制白熾燈電路接線

（4）聲控開關控制白熾燈電路接線

（5）兩地控制一盞燈接線電路

（6）單相電度表直接接線電路

（7）單相電度表間接接線電路

（8）三相四線有功電度表直接接線電路

（9）三相四線有功電度表經電流互感器電路

（10）功率因數表接線電路

2.交、直流電機控制

（1）接觸器點動控制

（2）接觸器自鎖控制

（3）具有過載保護的正反轉控制

（4）按鈕連鎖的正反轉控制

（5）雙重連鎖的正反轉控制

（6）單相起動停止控制電路
