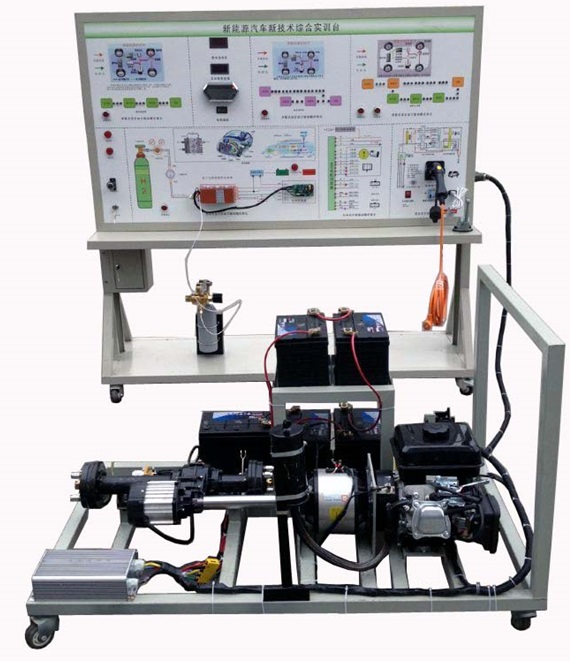

FC-XNYQC-30新能源汽車新技術綜合實訓臺

一、設備簡介
該設備采用5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統組成一體、高壓安全等測試測量實訓操作。
設備展示不同驅動模式和能量流動工況。
對比實訓驗證5種不同新能源汽車控制系統的不同的工況,適用于中高等職業技術院校、普通教育類學院和培訓機構對5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統理論和維修實訓的教學需要。
二、功能特點
1.發光二極管閃光燈顯示能量流動工況，能量流動與車況實時匹配。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有彩色電路圖與工作原理示意圖；學員可直觀對照不同新能源汽車控制系統結構原理圖和實物，認識和分析不同新能源汽車控制系統的工作原理。
3.高壓模擬電源采用工業級電壓，安裝模擬故障開關培養故障診斷能力。
4.完成6種驅動模式的實訓，對比實訓驗證5種不同新能源汽車控制系統的不同的工況。
5.面板上安裝檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
6.真實的發動機運行組件,可真實操作混合動力系統的發動機怠速、加速、減速正常工況。
7.真實的發電機運行組件,可真實操作混合動力系統的發電工況。
8.真實的燃料電池運行組件,可真實操作燃料電池的工況。
9.臺架帶自鎖腳輪,安裝交流電源漏電保護裝置、轉動元器件外加裝防護裝置。
三、產品結構
發電機、發動機、燃料電池及運行附件、電池組、逆變器、三相交流電機、傳動機構、制動機構、故障模擬與考核裝置、檢測面板與可移動臺架等組成。
四、.實驗室遠程管理系統軟件
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕脩羰褂靡笳{整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核
五、技術規格
1.電源：380V 交流電壓；工作電壓：12V/60V直流電壓
2.工作溫度：-5℃～50℃
3.實訓臺尺寸：
檢測臺:1740mmX650mmX1700mm,運行臺:1700mmX650mmX1500mm
六、實訓項目
1.電池組的檢查與維護
2.三相異步電機的檢查與維護
3.逆變器的檢查與維護
4.插電式串聯動力系統故障診斷與排除
5.插電式并聯動力系統故障診斷與排除
6.插電式混聯動力系統故障診斷與排除
7.純電動汽車動力系統故障診斷與排除
8.燃料電池汽車動力系統動力系統故障診斷與排除
9.純電動車電機故障診斷與排除
10.高壓用電安全培訓
