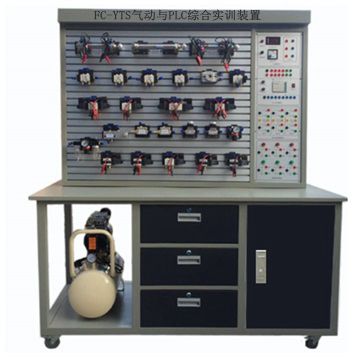

FC-YTS氣動與PLC綜合實訓裝置

一、氣動與PLC綜合實訓裝置技術參數

1、電源AC 220V  50HZ

2、直流電源：輸入AC 220V，輸出DC 24V/2A

3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式 ）

4、空氣壓縮機（基本配置小型機） 電機功率：550W     電源：AC220V

5、公稱容量：30L    噪音：55分貝

6、額定輸出氣壓1Mpa

7、實訓裝置外型尺寸：1500mm×650mm×1700mm二、氣動與PLC綜合實訓裝置主要特點

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。

4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。氣動系統動作及PLC控制的基本氣動回路

5、氣動教學技術教程帶有語音講簡，包括氣動技術基礎知識，氣源系統，空氣處理單元，執行元件，氣動控制元件，真空系統，氣動輔助元件及其他元件，還有回路演示，管理維護及故障處理，試題練習等。

三、氣動與PLC綜合實訓裝置配置要求

1、電源模塊（漏電保護開關，數字式電壓表、電源指示燈，保險，）

2、直流繼電器模塊（配3只直流繼電器，所有開關量端子引到面板上，有相應的指示燈指示）

3、控制按鈕模塊（3只一常開一常閉復位按鈕開關，3只一常開一常閉自鎖按鈕開關）

4、PLC主機模塊（FX1S20MR）

5、單作用氣缸、雙作用氣缸、磁性開關、旋轉氣缸、旋鈕閥、三聯件、減壓閥（帶壓力表）、手動換向閥、單電磁換向閥、雙電磁換向閥、雙電磁換向閥、單氣換向閥、雙氣換向閥、行程閥（機控）、行程閥（按鈕）、或門型梭閥、快速排氣閥、單向節流閥、單向閥、順序閥、氣容、雙壓閥等基本配置。

三、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸、同步動作回路

19、四缸聯動回路

20、卸荷回路

 21、或門型梭閥的應用回路

22、快速排氣閥應用回路

23、與門雙壓閥的應用回路

24 電控二位三通控制單作用缸回路

25 雙手操作（串聯）回路

26 ‘‘兩地’’操作（并聯）回路

27 具有互鎖的‘‘兩地’’單獨操作回路

四、氣動與PLC控制實訓裝置配置清單
