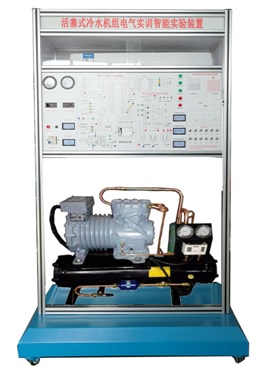

FCRHLS-1型活塞式冷水機組電氣實訓智能考核裝置

適合高職院校、職業學校制冷專業和非制冷類專業的《中央空調工》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的實訓教學及相關專業制冷工中、高級實訓考核。

一、裝置特點

1.該實訓考核裝置具有智能化、網絡化的考核系統，每臺裝置上配有點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，實訓考核功能強大；在實訓室管理、考核管理及信息管理方面更加科學；

2.本實訓裝置以中央空調單臺壓縮機控制電路為實訓考核對象，配套溫度及壓力保護控制模擬器

3.直觀性強：部分執行設備布局于面板表面，以便學生了解活塞式冷水機組電氣控制電路的實物結構，并可直觀地觀察相應部件的運行動作情況；還設有工作狀態指示燈，便于實訓操作

4.實訓性強：可設置故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜0.5kVA

4.重    量：100kg

5.外形尺寸：120cm×70cm×170cm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、實訓裝置的基本配置及功能

1.電源控制部分

(1)交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值

(2)安全保護體系：設有電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

2.電氣控制部分

這一部分包括交流接觸器、中間繼電器、系統控制器等

3.活塞式冷水機組電氣控制考核板

電氣控制箱前部就是控制面板，控制面板包括活塞式冷水機組電氣控制原理圖并設有相應測試點、高低壓壓力開關、低水溫切斷保護模擬器、冷水流量保護模擬器、控制回路器、定時器、時間繼電器、各種保護指示燈及各種控制按鈕等

4.智能化考核系統

可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器答題，老師在答題器上輸入密碼查看學生的信息可對學生的考核結果進行自動評分。

5.制冷機組

1）3P谷輪活塞壓縮機總輸入功率：3kw，1臺

2）水泵1臺 揚程>10m，水泵流量：1.6m3 /h

3）3P殼管式冷凝器 1臺

4）翅片式蒸發器1套

5）儲液罐，過濾器1套

四、實訓項目

1.活塞式冷水機組電氣控制設備的認識與了解

2.活塞式熱泵機組電氣控制系統的運行

3.智能化考核系統的安裝與設置

4.智能化設故與排故訓練
