主頁
>
產品中心
>
汽車運用與維修實訓設備
>
2024-03-07 13:45:14
[規格型號]:
FC-QC-011
[產品名稱]:
汽車手動空調系統示教板
[價 格]:
電議
[產品參數]:
[在線客服]:
QQ在線
QQ在線
產品介紹:

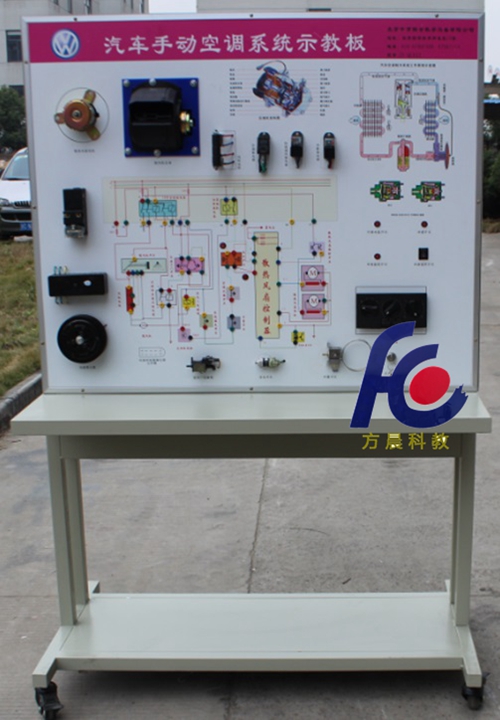

FC-QC-011汽車手動空調系統示教板
一、該設備采用桑塔納2000空調系統各總成,空調各個系統齊全有效,可正常進行空調電路系統的所有實訓。能充分展示桑塔納2000空調系統的工作特點、工作原理、及工作特行。適用于中高等職業技術院校,普通教育類和培訓機構對汽車發動機結構的認識,保養維修,設故排故,電控學習等教學需要.配備配套使用說明書及實訓指導書
本設備功能特點較多,能讓學生更深入了解實驗項目,更能鍛煉學生的操作能力。面板采用彩色電路圖,可提高學生的學習興趣,安全保護措施也做得很好,學??煞判氖褂?。適用于中高等職業技術院校,普通教育類和培訓機構對汽車ABS系統結構的認識,保養維修,設故排故,電控學習等教學需要
參考圖片,以實物為準。
二、結構組成
桑塔納2000空調控制開關,鼓風機總成,風機電阻、空調控制器,蒸發箱溫控開關,空調繼電器保險絲、冷去風扇電機等實物組成。
三、功能特點
1、動態運行功能:控制空調面板的的開關,空調系統即可進入工作狀態。設定相應的故障,空調系統的電路故障在線,通過檢測故障排除故障,完整的展示空調系統的工作原理。
2.顯示功能:
高精度數顯表實時顯示鼓風機各個檔位的的電壓變化,可動態觀察空調系統鼓風機的的工作情況。
3.檢測功能:
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
4.故障設置功能:
故障設置系統,在臺架的隱秘處,設有故障設置系統,可模擬真實的故障在現,提供了解故障,判斷故障,診斷故障,排除故障等操作。
5識圖功能:
控制面板采用優質鋁塑板為面板,后襯塑料板,面板繪有高清晰度系統彩色電路原理圖,(與原廠電路圖相對應)采用激光UV技術,顏色鮮艷,線路清晰,防潮,防高溫,耐油污,易清潔,表面不需要做任何保護措施,經久耐用
觀大方,堅固耐用。
6.移動教學功能:實訓臺配置帶鎖止裝置的萬向移動腳輪,移動方便,鎖止安全可靠。
7.教學指導功能:實驗臺配備詳細的使用說明和相關電器元件電路圖和相關實訓指
8.實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝,帶萬向自鎖腳輪裝置。
9.在線課程教育學習系統
(1)在線教育系統首頁須有企業LOGO,提供免費遠程整車電氣培訓,汽車發動機培訓,動力電池培訓,發動機拆裝,變速器拆裝,汽車底盤實訓,汽車空調實訓等技術培訓
(2)教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備,新建不同班級、不同課程并上傳課程資料,可進行網上試卷批閱,作業批閱,回答學生問題。
(3)教師可以自由組合不同教學手段,實現各種不同的教學方法,比如談話式、研討式、活動式、競賽式等等,12種教學手段,游戲化闖關式學習體驗;
(4)學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統,進行不同老師和不同課程學習,可以通過在線學習系統向老師提問,做筆記,評價及參與話題討論
四、技術參數
1.尺寸:1240*650*1800長寬高
2.輸入電源:AC220V
3.工作電源:DC12V
?
