2024-03-07 13:45:56
[規格型號]:
FC-QC-013
[產品名稱]:
汽油車電子燃油噴射系統示教板
[價 格]:
電議
[產品參數]:
[在線客服]:
QQ在線
QQ在線
產品介紹:
FC-QC-013

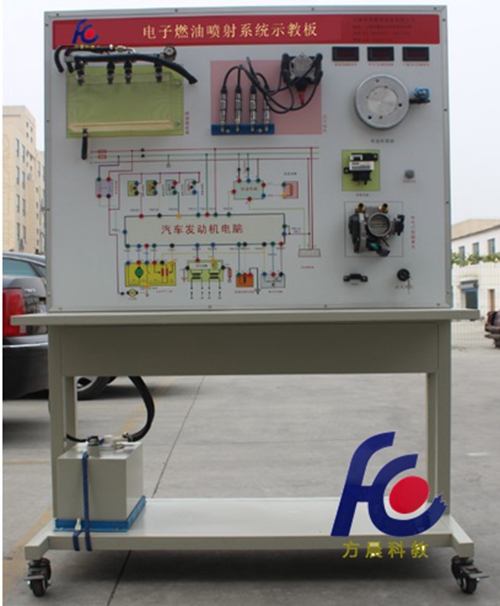

汽油車電子燃油噴射系統示教板
一、產品簡介
本產品選用全新大眾帕薩特電控發動機系統材料為基礎制作,模擬發動機運轉,演示發動機電控系統的工作過程;本示教板功能齊全、操作方便、安全可靠。
二、結構組成
發動機電控單元、發動機各類傳感器、發動機各類執行器、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
三、功能特點
1.大眾電控發動機電控系統認識、組成及工作原理等實訓。
2.電子燃油噴射系統傳感器與執行器的工作原理,故障檢測及排除等操作。
3.大眾電控發動機油泵的工作原理、數據測量及故障檢測
4.大眾電控發動機噴油器的工作原理、數據測量及故障檢測
5.大眾電控燃油噴射系統工作原理、故障設置于排除等實訓
6.大眾電控發動機電子燃油噴射系統檢測與維修實訓。
7.電子燃油噴射系統故障診斷與排除實訓。
8.大眾電控發動機電控傳感器與執行波形的測試實訓。
9.電子燃油噴射系統的故障讀取與清除、元件測試,元件設定等實訓。
10.電子燃油噴射系統職業技能考核實訓。
四、功能特點
1、動態運行功能:實訓臺配備真實原車電控發動機電控系統總成、正常點火,正常噴油運行。實現起動等操作,
2、顯示功能:高精度數顯表,事實顯示各個傳感器的信號電壓,及信號參數變化等情況,、指針表燃油壓力表、顯示燃油系統的工作油壓值,LED指示燈,顯示執行器的工作狀態 ,噴油脈實時顯示發動機的動態、靜態參數;
3、自診斷功能:配備原車OBDⅡ診斷座,可連接專用或通用型解碼器對發動機電腦編碼查詢,故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄,防盜匹配等操作。
4、信號模擬功能:可對發動機電控系統主要傳感器進行信號模擬與檢測;并實時觀察、測量因傳感器信號輸入的變化而對發動機工況的影響;通過改變傳感器的數值,觀察發動機的故障表現,從而了解該傳感器在發動機電控系統中的重要作用。信號模擬系統可達到從高位到低位的全程無極可調。
5、檢測功能:控制臺上部為檢測面板,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6、識圖功能:檢測控制臺面板繪有高清晰度系統彩色電路原理圖,可提高識圖、讀圖、畫圖、學習能力。面板圖采激光UV技術,顏色鮮艷,線路清晰,防潮,防高溫,耐油污,易清潔,表面不需要做任何保護措施,經久耐用。
8、故障設置系統,在設備的隱秘處,設有故障設置系統,可模擬真實的故障在現,提供了解故障,判斷故障,診斷故障,排除故障等操作。
9.汽車油漆高溫烤漆處理;加裝交流電源漏電保護裝置;轉動元器件外加裝防護裝置。
10.底架部分采用優質鋼材焊接而成。,臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等,表面采用烤漆工藝,帶自鎖腳輪。
11.裝有診斷座,可讀取故障碼與數據流等。
12.在線課程教育學習系統
(1)在線教育系統首頁須有企業LOGO,提供免費遠程整車電氣培訓,汽車發動機培訓,動力電池培訓,發動機拆裝,變速器拆裝,汽車底盤實訓,汽車空調實訓等技術培訓
(2)教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備,新建不同班級、不同課程并上傳課程資料,可進行網上試卷批閱,作業批閱,回答學生問題。
(3)教師可以自由組合不同教學手段,實現各種不同的教學方法,比如談話式、研討式、活動式、競賽式等等,12種教學手段,游戲化闖關式學習體驗;
(4)學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統,進行不同老師和不同課程學習,可以通過在線學習系統向老師提問,做筆記,評價及參與話題討論
五、技術參數
1.外形尺寸:1240mm×550mm×1850mm(長×寬×高);
2.車型:帕薩特
3.排量:1.8L
4.進氣形式:增壓
5.電源:直流12V
6.油箱:10升
?
