公司宣傳圖

產品分類

2024-01-20 14:21:49
FCJD-07B
[規格型號]: FCJD-07B
[產品名稱]: 制冷制熱綜合實驗臺
[價  格]: 電議
[產品參數]:
[在線客服]: QQ在線 QQ在線
產品介紹:

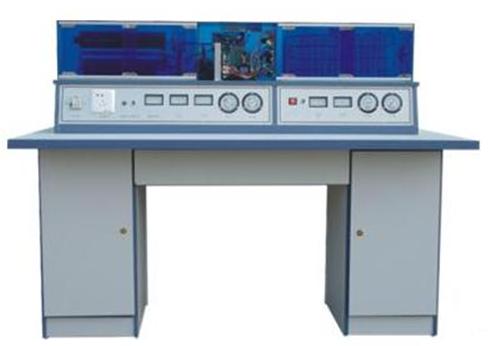

 FCJD-07B型制冷制熱綜合實驗臺
2013811592368
FCJD-07B型制冷制熱綜合實驗臺 ,空調、冰箱系統及電路十幾個機種,有利于學生更全面地掌握制冷、制熱技術。分體空調為立體結構,前面為仿真室內機組,后部為仿真室外機組,室內機組改進為真實空調組件,外套真空調全透明外殼。冰箱方面也進行了改進,前后格分開:前面為冷凍室,后面為電冰箱壓縮機、工作室等。


一、顯著特點:
  1、整體設計合理、緊湊,使實驗室視野更加開闊。
  2、多點溫度采集、巡回檢測、數碼顯示。
  3、軟、硬件相結合,增加實驗項目。
  4、純軟件模擬仿真制冷、制熱全過程。
二、空調冰箱系統流程實習項目
 1、普通單門電冰箱系統流程             8、分體式熱泵型空調器系統流程
 2、雙門直冷式電冰箱制冷系統流程       9、分體式熱泵型空調器電控系統流程
 3、雙門間冷式電冰箱制冷系統流程       10、窗式電泵型空調器系統流程
 4、單門直冷式電冰箱制冷系統流程       11、風冷柜式空調器電控系統流程
 5、單門間冷式電冰箱制冷系統流程       12、電冰箱動態演示系統
 6、熱敏電阻溫控器系統流程             13、分體式熱泵型空調器動態演示系統
 7、GR204EIC溫控器系統流程
三、主要技術參數
  工作電源:AC220V±5%   50HZ          環境溫度:-5℃~40℃
  相對溫度:≤85%(25℃)               整機功耗:<1KW
 外形尺寸:1600 mm800mm1170mm        制冷機類型:空調:R22  冰箱:R12
 壓縮機功率:  空調:1ph  冰箱:1/10ph

四、新增分體空調電路常見故障實驗項目
(一)整體不工作或工作不正常,可通過以下故障演示:
  1、微處理器損壞,故障代碼Q,應更換
  2、晶振不良,故障代碼L
  3、CPU工作+5V電源丟失,故障代碼G
  4、整流二極管損壞,無法正常工作,故障代碼F
  5、三端穩壓7812不良,無法正常工作,故障代碼V
  6、CPU復位不良,空調無法工作,故障代碼H
(二)室內風機工作,而主機不工作,可通過以下方法排除故障:
  1、如壓縮機不能正常工作,一般情況下:電容過載保護器斷路,可更換電容過載保護器
  2、如控制指令有誤,故障代碼K
  3、如12V電源丟失,故障代碼V
(三)整體正常工作、遙控失靈、可通過以下方法演示:
  1、如遙控器損壞,故障代碼U
  2、接收頭不良,故障代碼P
  3、CPU不良,故障代碼P
(四)整體工作、遙控正常,而沒有蜂鳴器,可用以下方法演示:
  1、蜂鳴器損壞,故障代碼W
  2、2003集成損壞,故障代碼X
(五)整機工作,風門不動作,故障代碼Y
(六)注意事項:
   1、以上故障演示,只能逐個進行,演示完應使開關復位,故障點指示燈熄滅。才能進行下一個
故障演示。
   2、正常狀態,演示開關全部向前(向上)。
   3、主機接通和關、時間間隔需5分鐘左右,因連續啟動易損壞壓縮機。
   4、微處理器設置延時保護功能3分鐘。
   5、制冷轉換制熱需用在停機狀態3分鐘以上。

五、空調器故障設置方法
編號
故障名稱
故障設置方法
1
漏氟從截止閥Ⅰ充氣口放氣
2
毛細管堵塞關截止閥Ⅱ,全關即全堵,半關即半堵
3
氟太多從截止閥Ⅰ充氣口加氟至 1.25倍電流
4
壓縮機吸氣口堵塞關截止閥Ⅰ,全關即全堵,半關即半堵
5
冷凝器臟堵塞用一玻璃板封住冷凝器進風表面
6
蒸發器臟堵塞用一玻璃板封住蒸發器進風表面
7
壓縮機過載保護器故障代碼 BK
8
壓縮機啟動電容器故障代碼 BM
9
不制熱故障代碼 BL
10
室外風面不轉故障代碼 BO
11
室內風機不轉故障代碼 BN
12
溫控不靈故障代碼 BS
13
遙控接收頭損壞故障代碼 BP
14
整流電源電路故障故障代碼 BF
15
制冷系統故障把盤管處溫度傳感器移開
16
風門不動作故障代碼 BY
17
溫控控頭損壞故障代碼 BR
18
+5V電源故障故障代碼 BG
19
+12V電源故障故障代碼 BV
20
遙控器損壞故障代碼 BU
六、電冰箱故障設置方法
編號
故障名稱故障設置方法
1
漏氟從截止閥Ⅰ充氣口放氣
2
毛細管堵塞關截止閥Ⅱ,全關即全堵,半關即半堵
3
氟太多從截止閥Ⅰ充氣口加氟至 1.25倍電流
4
壓縮機吸氣口堵塞用壞的過載保護器代替好的
5
壓縮機啟動電容故障用不匹配的或壞的電容換掉好的
6
不停機故障代碼 C
7
不停機故障代碼 D
8
燈不亮故障代碼 E
?
