2024-01-20 14:23:19
[規格型號]:
FCRY-1
[產品名稱]:
空氣源熱泵技術實訓考核裝置
[價 格]:
電議
[產品參數]:
[在線客服]:
QQ在線
QQ在線
產品介紹:

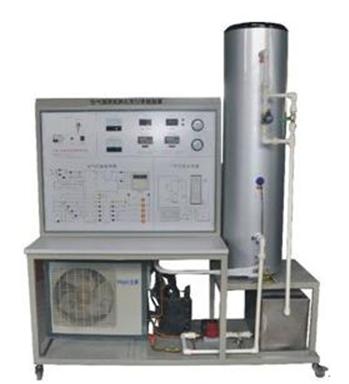

FCRY-1型空氣源熱泵技術實訓考核裝置
空氣源熱泵熱機實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、熱泵技術教學實訓裝置。熱泵技術是回收和利用低位熱能的有效措施之一,研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展,熱泵技術在我國得到日益廣泛的應用。
一、裝置特點
1.系統采用空氣源熱泵熱水機組,與實際教學接軌
2.整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體,系統真實完整,結構清晰、緊湊,滿足對實訓的要求
3.實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理,可清楚的看到制熱循環系統結構及主要部件的實物,系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然
4.可模擬故障設置,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行排故
二、技術性能
1.輸入電源:單相三線~220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<1.5kVA
4.制冷劑:R22
5.制熱量:3kW
6.重 量:200kg
7.外形尺寸(大約):180cm×73cm×164cm
8.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
三、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成
1.實訓桌
實訓桌采用鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方;桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定。
2.控制屏
采用鐵質雙層亞光密紋噴塑結構,鋁質面板,面板上印有熱泵機組系統流程圖,并設有明確標識及相應指示燈,便于學生分析觀察。
3.電源控制部分
交流電源:提供控制屏以及熱泵機組工作所需的單相交流電源,可由電源總開關來控制。配有指針式交流電壓表,交流電流表,可指示輸入電網電壓值以及系統工作電流值。
4.測量儀表
(1)指針式電壓表:0~250V
(2)指針式電流表:0~10A
(3)真空壓力表:-0.1~1.5MPa
(4)真空壓力表:-0.1~3.5MPa
(5)數顯溫度表:采用PT100傳感器,測量范圍-50~+150℃
5.熱泵機組
包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱,以利于學生在做實訓的過程中水的再循環利用。
四、實訓項目
1.熱泵機組系統的認識和了解
2.熱泵機組系統啟動、運行、調試、保護技術的實訓
3.熱泵機組運行工況和運行參數的檢測及分析
4.熱泵機組制熱量、性能系數的計算與分析
5.熱泵機組系統故障的設置和檢測
?
